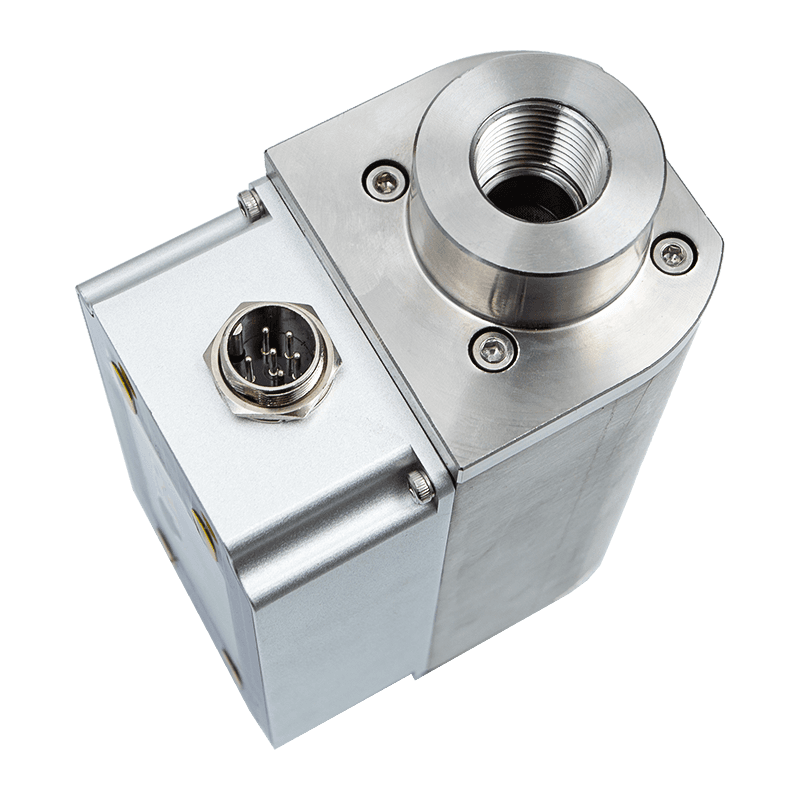

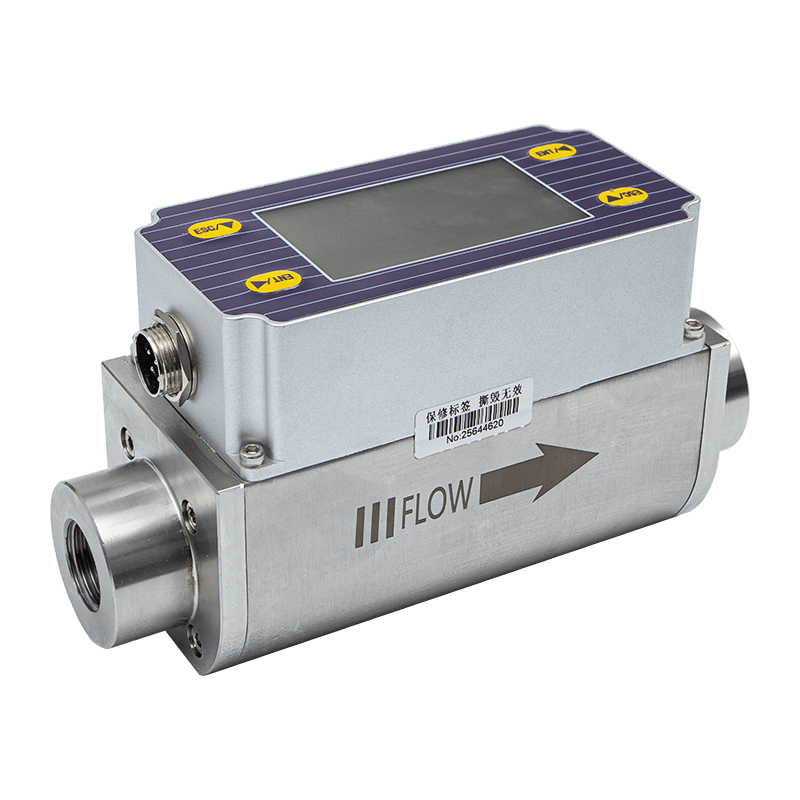

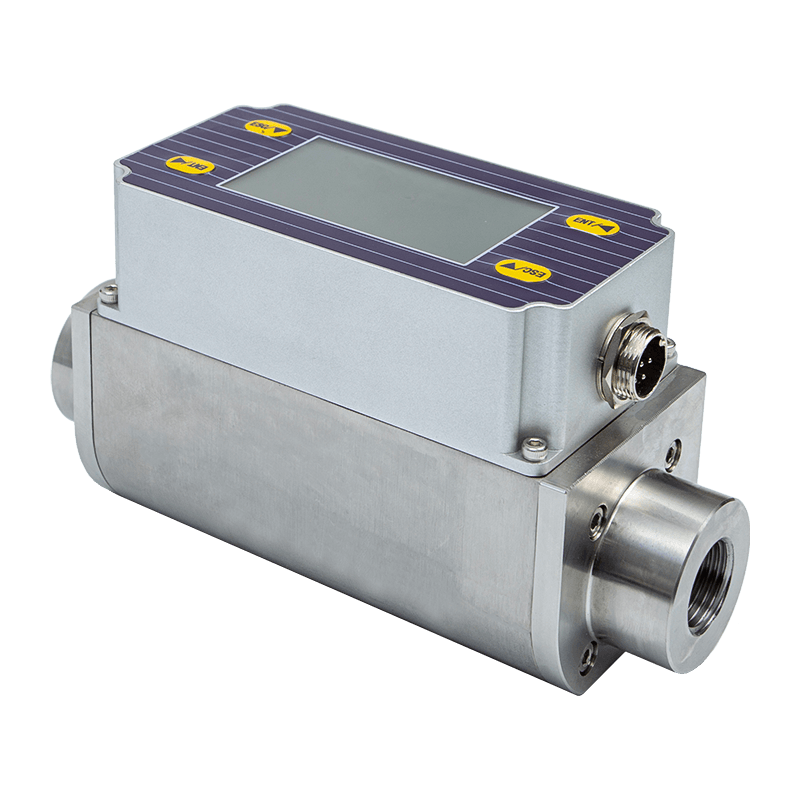

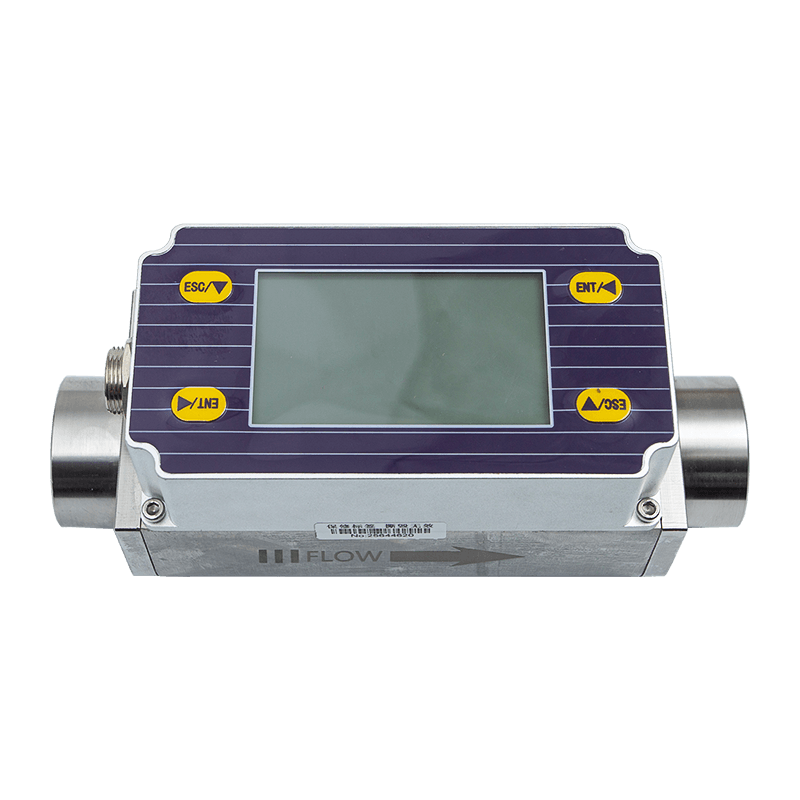

Zasada pomiaru
Przepływomierze masowe gazu termicznego projektowane są w oparciu o zasadę dyfuzji cieplnej. Przyrządy te wykorzystują metodę stałej różnicy temperatur do dokładnego pomiaru gazów. Oferują takie zalety, jak mały rozmiar, wysoki stopień digitalizacji, łatwa instalacja i dokładny pomiar.
Sekcja czujnika składa się z dwóch referencyjnych platynowych czujników temperatury. Podczas pracy jeden czujnik w sposób ciągły mierzy temperaturę medium T1 ; drugi czujnik nagrzewa się samoczynnie do temperatury wyższej niż temperatura medium T2 i służy do pomiaru natężenia przepływu płynu, zwanego czujnikiem prędkości. Temperatura ΔT = T2 – T1, gdzie T2 > T1. Kiedy płyn przepływa, cząsteczki gazu zderzają się z czujnikiem i odprowadzają ciepło z T2, powodując spadek temperatury T2. Aby utrzymać ΔT na stałym poziomie, należy zwiększyć prąd zasilający T2. Większy przepływ gazu powoduje odprowadzenie większej ilości ciepła. Istnieje stała zależność funkcjonalna pomiędzy natężeniem przepływu gazu a wzrostem ciepła; jest to zasada stałej różnicy temperatur.
Wśród nich ρ g , ciężar właściwy płynu (w odniesieniu do gęstości)
V — prędkość przepływu
K — współczynnik równowagi
Q — Wydajność grzewcza (w odniesieniu do ciepła właściwego i struktury)
ΔT — różnica temperatur
Ponieważ temperatura czujnika jest zawsze automatycznie i stale o około 30°C wyższa od temperatury medium (otoczenia), termiczny przepływomierz gazu w zasadzie nie wymaga kompensacji temperatury.
Termiczny przepływomierz masowy gazu jest odpowiedni dla temperatur mediów w zakresie od -40 do 220 ℃.
( 1 ) Ciężar właściwy i gęstość płynu są ze sobą powiązane.
gdzie ρ g — gęstość medium w warunkach eksploatacyjnych (kg/m3)
ρn — Gęstość ośrodka w warunkach standardowych (101,325 kPa, 20 ℃) (kg/m3)
P — Ciśnienie robocze ( kPa )
T — Temperatura robocza (°C)
z równań (1) i (2) określono zależności funkcjonalne pomiędzy prędkością przepływu, ciśnieniem roboczym, gęstością gazu i temperaturą roboczą.
Termostatyczny różnicowy termiczny przepływomierz masowy jest odporny na temperaturę i ciśnienie. Jest to prawdziwy bezpośredni przepływomierz masowy, eliminujący potrzebę korygowania ciśnienia i temperatury przez użytkowników.
Termiczne przepływomierze masowe gazu posiadają następujące zalety techniczne:
● Prawdziwy przepływomierz masowy nie wymaga kompensacji temperatury ani ciśnienia podczas pomiaru przepływu gazu, co czyni go wygodnym i dokładnym. Może uzyskać masowe natężenie przepływu lub standardowe objętościowe natężenie przepływu gazu.
● Dzięki szerokiemu zakresowi pomiarowemu może mierzyć natężenie przepływu gazu od 100 Nm/s do 0,5 Nm/s i może być stosowany do wykrywania wycieków gazu.
● Ma dobrą odporność na wstrząsy i długą żywotność. Czujnik nie ma ruchomych części ani elementów wykrywających ciśnienie, więc wibracje nie wpływają na dokładność pomiaru.
● Instalacja i konserwacja są proste. Instalację i konserwację można przeprowadzić bez przerywania produkcji, jeśli pozwalają na to warunki w miejscu instalacji. (Wymagane specjalne dostosowanie)
● Projekt cyfrowy. Ogólny pomiar obwodu cyfrowego zapewnia dokładne pomiary i wygodną konserwację.
● Dzięki komunikacji RS-485 można osiągnąć automatyzację i integrację fabryki.
