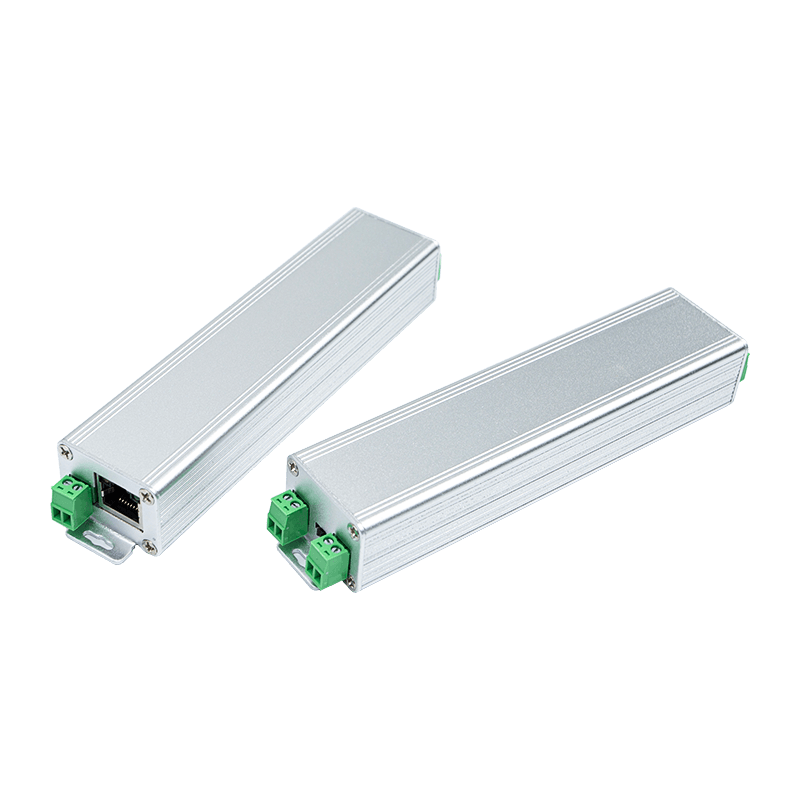

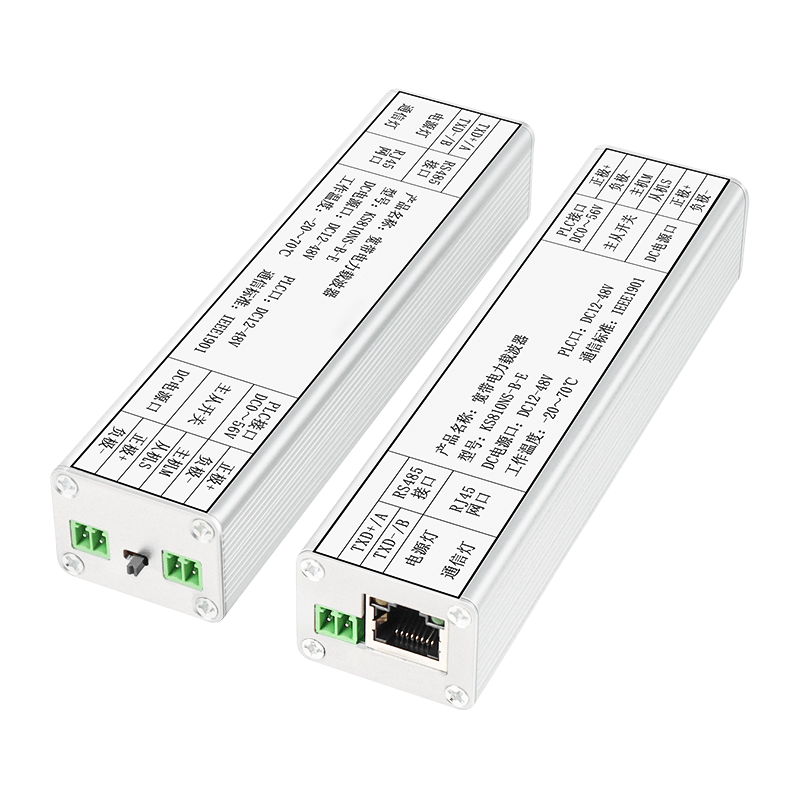

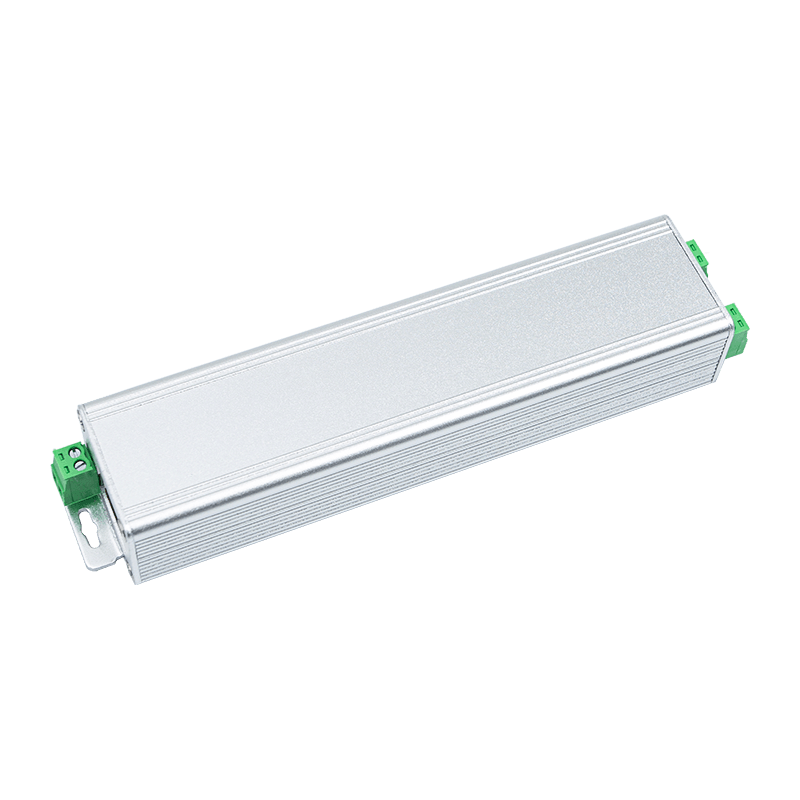

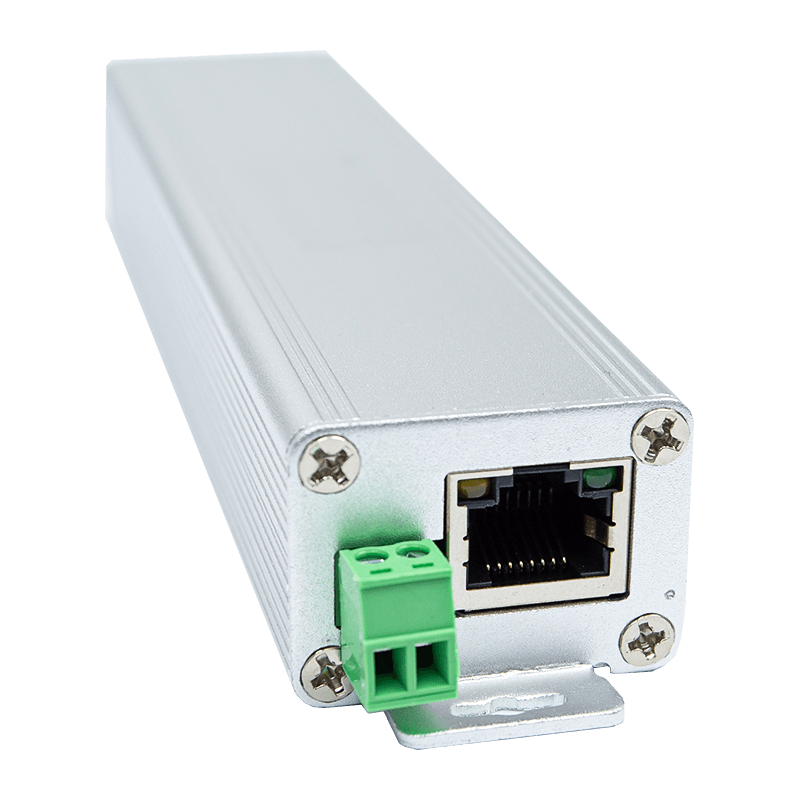

KS810NS

Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego

  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego
  • Komunikacja szerokopasmowa poprzez linię energetyczną prądu stałego

Moduł nośny KS810N jest podzielony na typ DC KS810NS i ogólny typ KS810NT, obsługuje strukturę topologiczną magistrali, gwiazdy, drzewa i sieci hybrydowej.

Typ DC KS810NS nadaje się do komunikacji nośnej DC 12-48V na liniach elektroenergetycznych, zgodnie z linią energetyczną z obciążeniem podzieloną na dwa typy okablowania, z dedykowaną linią z obciążeniem i bez obciążenia.

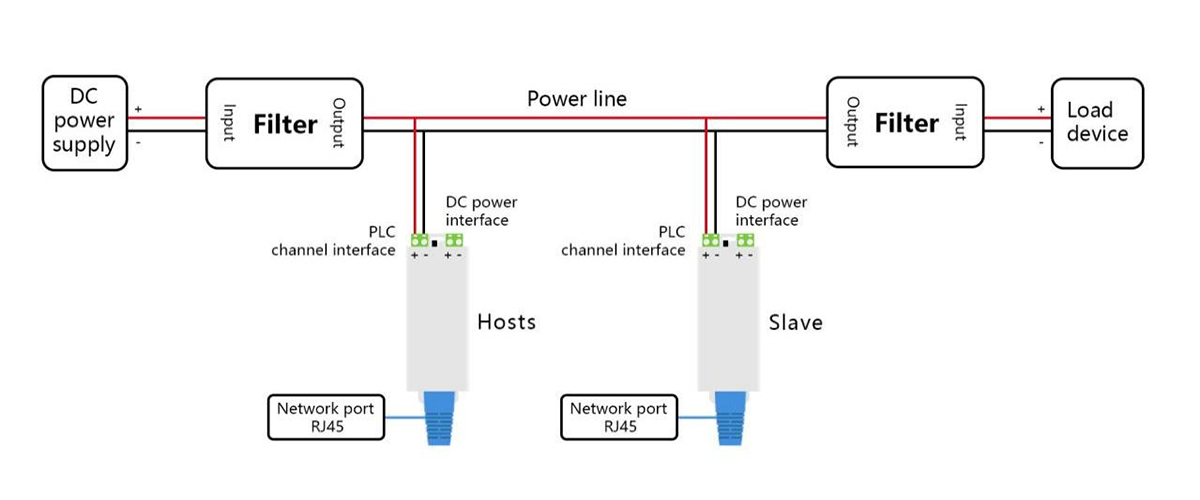

1. Linia zasilania KS810NS typu DC z obciążeniem, należy używać z filtrem. Port zasilania jest zawieszony i niepodłączony, port kanału PLC jest podłączony równolegle do linii zasilania DC, należy uważać, aby rozróżnić bieguny dodatnie i ujemne. Referencyjny schemat okablowania:

Rysunek 1

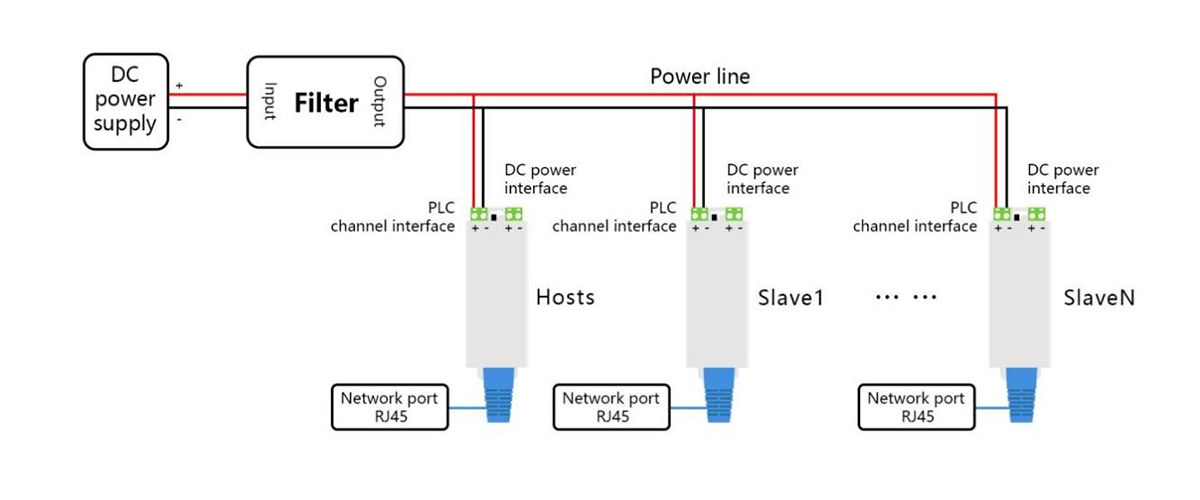

2. Linie zasilające KS810NS typu DC bez obciążenia biegną po dedykowanych liniach, port zasilania nośnika po stronie zasilacza jest podłączony do zasilacza DC 12-48V, port zasilania drugiego nośnika jest zawieszony i niepodłączony, porty kanałów wszystkich nośników są podłączone równolegle do linii zasilania DC, należy uważać, aby rozróżnić bieguny dodatnie i ujemne. Referencyjny schemat okablowania:

Rysunek 2

Dane techniczne

Klasyfikacja

Wskaźniki techniczne

Zasilanie

Prąd stały 12–48 V

Port sygnałowy PLC

Typ NS: DC12-48V

Typ NT: AC 0-220 V lub DC 0-400 V

Dowolne kable dwużyłowe, linia energetyczna, przewód stykowy, kable z pierścieniem ślizgowym

Typ modulacji

Typ modulacji OFDM

Częstotliwość nośna

2 ~ 28 MHz

Szerokość pasma Ethernetu

Samoadaptacja 10M/100Mbps

Odległość transmisji

Zwykłe linie energetyczne mają długość 500 metrów, kabel koncentryczny 2 kilometry, przekaźnik klasy 10 do 3-5 kilometrów

RS485

Obsługa umowy Modbus RTU, konfigurowalna szybkość transmisji 1200 ~ 115200bps

Opóźnienie danych

W ciągu 10 ms

Prawdopodobieństwo utraty pakietów

Mniej niż 0,1‰

Całkowity pobór mocy

≤3W

Standardowa umowa

TCP/IP, UDP, Profinet, wtyczka domowa, wtyczka domowa AV, Modbus-TCP,

IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1,

IEEE 1900, IEEE 1901 itp

Sposób szyfrowania

AES-128bit

Multiemisji

Obsługuje protokoły multiemisji IGMP, maksymalna liczba węzłów to 128

Wymiary zewnętrzne

Rozmiar: 160*35*26mm (dł.* szer.* wys.)

Waga: 250g

Zainstaluj: zaczep na ucho

Wymóg środowiskowy

Temperatura pracy: -40 ℃ ~ 85 ℃

Wilgotność robocza: 20% -95% (bez kondensacji)

Temperatura przechowywania: -40 ℃ ~ 85 ℃

Czas pracy

Klasa przemysłowa, obsługuje pracę 7*24 godzin w każdych warunkach pogodowych
