Opis produktu i zastosowania
Podstawowe zastosowanie: Ten sterownik został specjalnie zaprojektowany do zarządzania działaniem drzwi przesuwnych chłodni.

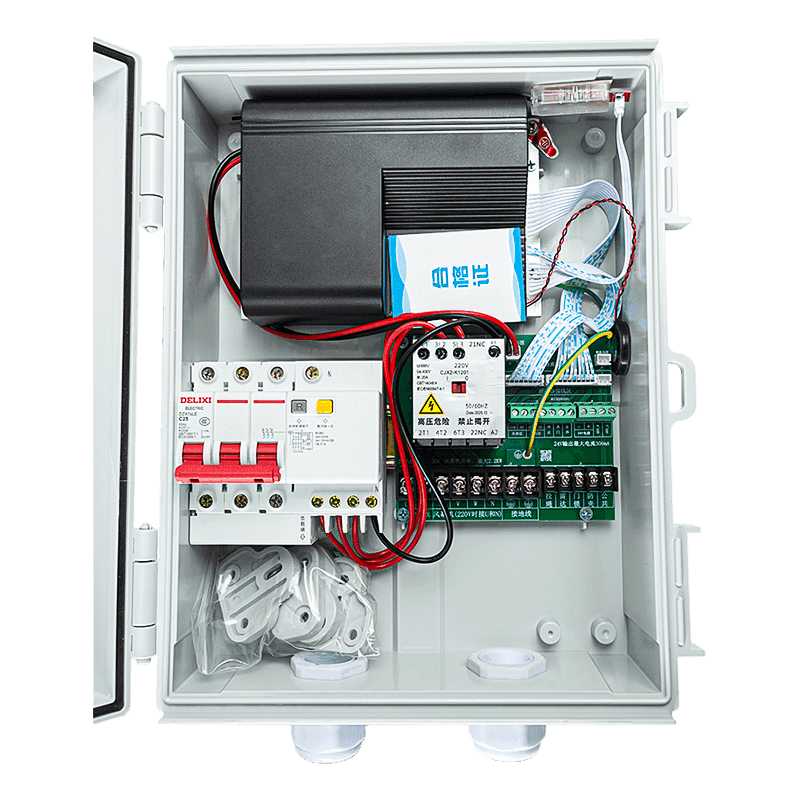

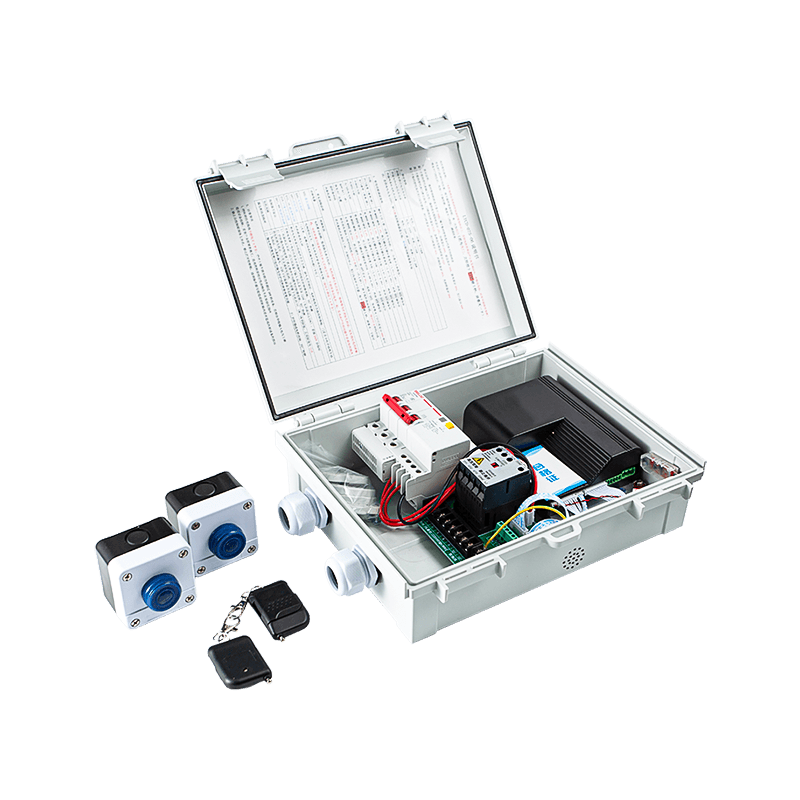

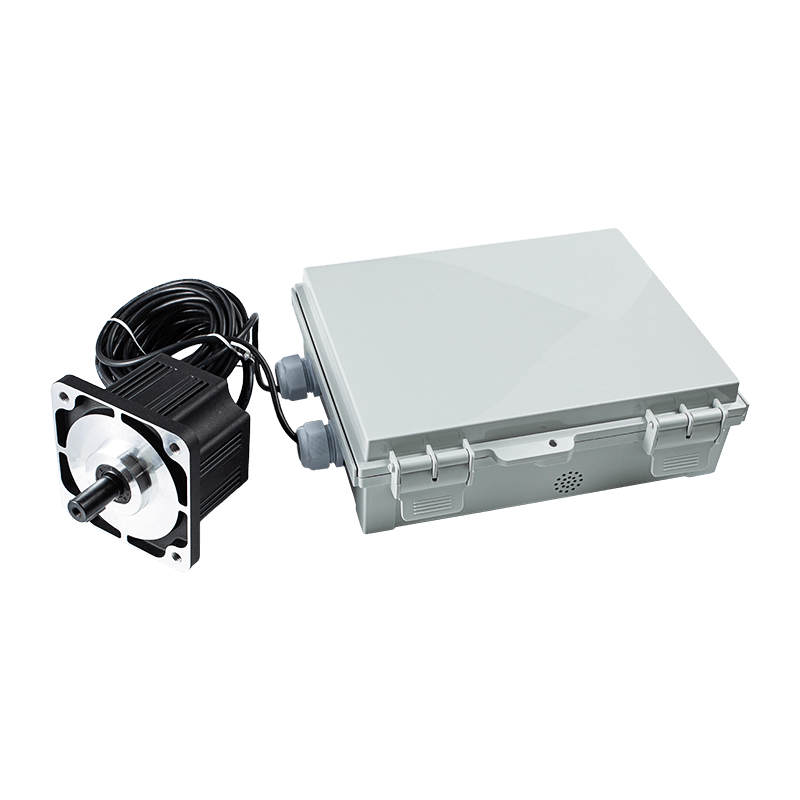

Elementy systemu: System zazwyczaj obejmuje skrzynkę kontrolną AIG-1500P-02Y, kontroler AIG-750L-06 (dostępny w modelach z ekranem głosowym lub ekranem dotykowym) i kompatybilny silnik bezszczotkowy prądu stałego.
Środowisko docelowe: Zaprojektowane do przechowywania w chłodniach, kompatybilne silniki są zbudowane do pracy w temperaturach od -30°C do 60°C.
Kluczowe funkcje
Możliwość dostosowania działania: Użytkownicy mogą regulować szeroki zakres parametrów, w tym prędkość otwierania/zamykania, moment obrotowy i czasy opóźnionego zamykania.
Zaawansowane monitorowanie: System zawiera menu monitorowania (parametry N01-N24) umożliwiające śledzenie danych w czasie rzeczywistym, takich jak częstotliwość wyjściowa, prąd, położenie drzwi, zapisy usterek i całkowity czas pracy.
Interfejs i wskaźniki: Cyfrowy wyświetlacz w kształcie tuby wykorzystuje określone kody do wskazywania stanu:
Tryb gotowości: wyświetla „000”.
Sygnały wejściowe: Identyfikuje źródła, takie jak piloty (100), linki pociągowe (200), radar (300) i czujniki zapobiegające przytrzaśnięciu (400).
Status operacji: Pokazuje, czy drzwi się otwierają (001), czy zamykają (002).
Zintegrowane urządzenia peryferyjne: Sterownik zarządza komponentami zewnętrznymi, takimi jak przewody grzejne (do 1 kW) i kurtyny powietrzne (do 2,2 kW).
Korzyści i funkcje bezpieczeństwa
Zabezpieczenia: System posiada ustawienia momentu obrotowego zapobiegające przytrzaśnięciu i określanie czasów, aby zapobiec wypadkom.
Uwaga: Zabezpieczenie przed uwięzieniem nie jest aktywne w promieniu 20 cm od pozycji całkowicie otwartej lub zamkniętej.
Niezawodność: Silniki posiadają klasę izolacji B i są odporne na wilgoć, dzięki czemu nadają się do stosowania w środowiskach o wysokiej wilgotności, typowych dla chłodni.
Łatwość konserwacji: Sterownik rejestruje cztery ostatnie usterki (E01-E99), umożliwiając technikom szybkie zdiagnozowanie problemów, takich jak awaria czujnika Halla (E02), zbyt niskie napięcie (E05) lub nadmierna prędkość (E15).
Elastyczne sterowanie: Obsługuje wiele trybów pracy, w tym sterowanie kliknięciem panelu lub tryby sterowania zewnętrznego (radar, linka itp.).
Ważna uwaga dotycząca bezpieczeństwa: Aby zapobiec indukowaniu prądu elektrycznego pod wysokim napięciem i ryzyku porażenia prądem, przewód uziemiający silnika musi być podłączony do znaku uziemienia sterownika.
Parametry wydajności produktu
| Napięcie wejściowe | 176–264 V prądu przemiennego, 50/60 Hz |
| Sterowanie silnikiem | Obsługuje bezszczotkowy silnik prądu stałego o wysokim napięciu, maksymalna moc wyjściowa 1500 W |
| Sygnały wejściowe | Otwieranie, zamykanie, zatrzymywanie, ochrona przed przycięciem/pożarem, zamek drzwi, odporność na wykrywanie temperatury przez radar itp. |
| Wyjścia | Silnik kurtyny powietrznej 380 VAC, element grzejny 220 VAC, brzęczyk, wyjście dla pozycji otwartej, wyjście dla pozycji zamkniętej |
| Komunikacja | Jeden interfejs RS-485 do sterowania sieciowego |
| Zakres zastosowań | Drzwi chłodnicze, przemysłowe drzwi przesuwne o dużej wytrzymałości |
