Opis produktu

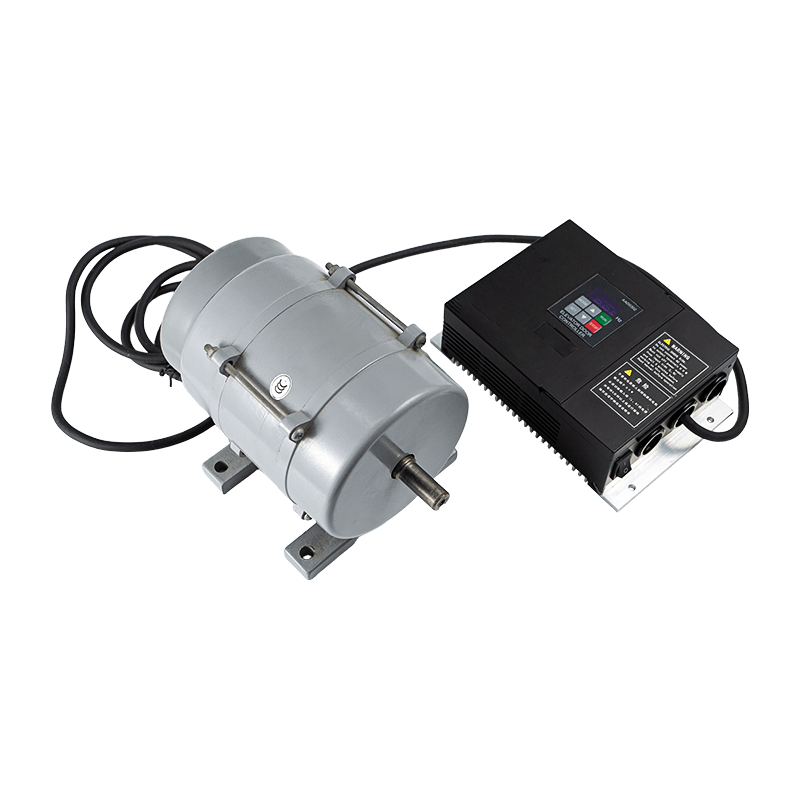

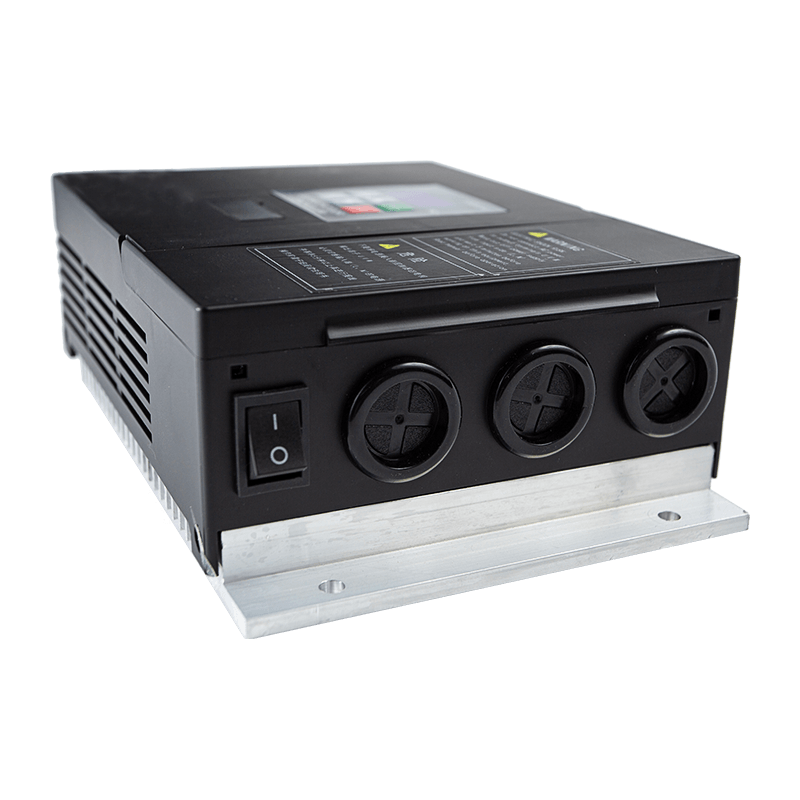

Typ urządzenia: Jest to przetwornica częstotliwości zaprojektowana specjalnie jako asynchroniczny sterownik AC drzwi windy.
Interfejs systemu: Zawiera klawiaturę cyfrową z wyświetlaczem do nawigacji, edycji parametrów (typy „p”, „n” i „d”) oraz monitorowania.

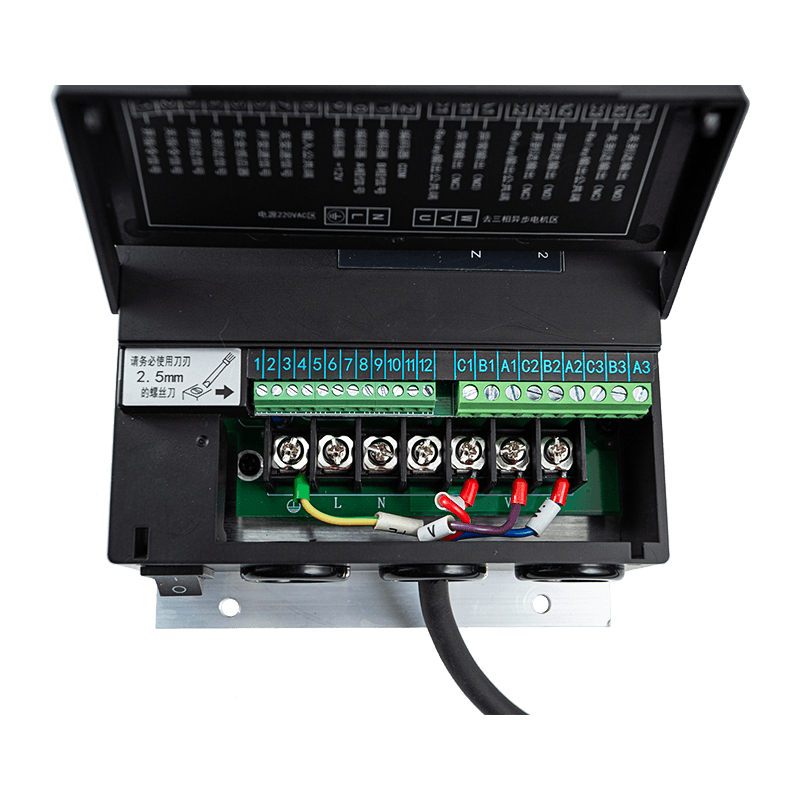

Zasilanie i łączność: Urządzenie wykorzystuje zasilanie jednofazowe i zawiera zaciski do podłączenia silnika, sygnałów wejściowych (otwieranie/zamykanie/ograniczenie) i wyjść błędów.
Aplikacje
Podstawowe zastosowanie: Sterowanie cyklami otwierania i zamykania drzwi windy/windy.
Tryby pracy: Obsługuje kilka wyspecjalizowanych trybów pracy, w tym:
- Tryby enkodera i koła enkodera.
- Tryby przełącznika 4-pozycyjnego i 4-pozycyjnego okręgu przełącznika.
- Tryb komunikacji poprzez RS-485 do zintegrowanego sterowania systemem.
- Tryb ręczny do testowania i konfiguracji.
Kluczowe funkcje
Konfigurowalne krzywe drzwi: Użytkownicy mogą precyzyjnie dostroić ruch drzwi, dostosowując parametry przyspieszania, zwalniania i częstotliwości na różnych etapach cyklu otwierania/zamykania.
Programowalna kontrola momentu obrotowego: Zawiera poziom zwiększenia momentu obrotowego DC (P05) i określone ustawienia prądu podtrzymującego (d40, d41), aby utrzymać pozycję drzwi po całkowitym otwarciu lub zamknięciu.
Elastyczna logika sterowania: Sterownik umożliwia wybór logiki sygnału wejściowego (normalnie otwarty lub normalnie zamknięty) i oferuje wiele trybów sterowania (klawiatura, terminal lub komunikacja).
Monitorowanie w czasie rzeczywistym: System monitoruje i wyświetla szeroki zakres danych, w tym częstotliwość wyjściową, prąd, położenie drzwi, szerokość drzwi (impulsy) i całkowity czas pracy.
Bezpieczeństwo: dostępna jest funkcja ochrony hasłem (P41), która blokuje parametry i zapobiega przypadkowym lub nieautoryzowanym zmianom.
Korzyści
Precyzja i płynność: Zapewniając do sześciu różnych czasów przyspieszania/hamowania zarówno dla otwierania, jak i zamykania, sterownik zapewnia płynną pracę mechaniczną i wysoką jakość krzywej pracy.
Kompleksowa ochrona: Napęd zawiera zintegrowane zabezpieczenia przed przetężeniem, przepięciem, zbyt niskim napięciem i przeciążeniem, które chronią zarówno sterownik, jak i silnik przed uszkodzeniem.
Uproszczone rozwiązywanie problemów: obszerna lista kodów błędów (np. SC1 w przypadku przetężenia, Er1 w przypadku awarii impulsu enkodera) umożliwia technikom szybkie diagnozowanie i usuwanie usterek.
Gotowe do użycia: Jednostki są dostarczane z fabrycznie zakończoną funkcją automatycznego dostrajania impulsów szerokości drzwi i parametrów funkcyjnych, co pozwala na natychmiastową pracę podstawową.
Parametry wydajności produktu
| Napięcie wejściowe | 176–264 V prądu przemiennego, 50/60 Hz |
| Kompatybilność silnika | Obsługuje serwomotory wysokiego napięcia lub silniki asynchroniczne wysokiego napięcia; maksymalny prąd wyjściowy 3A, maksymalna moc wyjściowa 500W |
| Sygnały wejściowe | Otwórz, zamknij, ochrona przed przycięciem/pożarem, pozycja osiągnięta, ochrona termiczna silnika |
| Sygnały wyjściowe przekaźnika | Osiągnięto pozycję otwartą, osiągnięto pozycję zamkniętą, alarm o usterce |
| Zakres zastosowań | Kompatybilny z modelem Panasonic AAD03020 |
