Opis produktu
Typ urządzenia: Wysokowydajny serwosterownik drzwi windowych przeznaczony do precyzyjnego zarządzania systemami drzwi windowych.
Metoda sterowania: Wykorzystuje sterowanie PWM w wektorze przestrzennym w zamkniętej pętli.
Zgodność systemu: Zaprojektowany specjalnie do współpracy z serwomotorem MT01-TB-120W z magnesem trwałym.
Wymagania dotyczące zasilania: Działa przy jednofazowym napięciu wejściowym 176 ~ 264 V AC (50/60 Hz).
Kluczowe funkcje

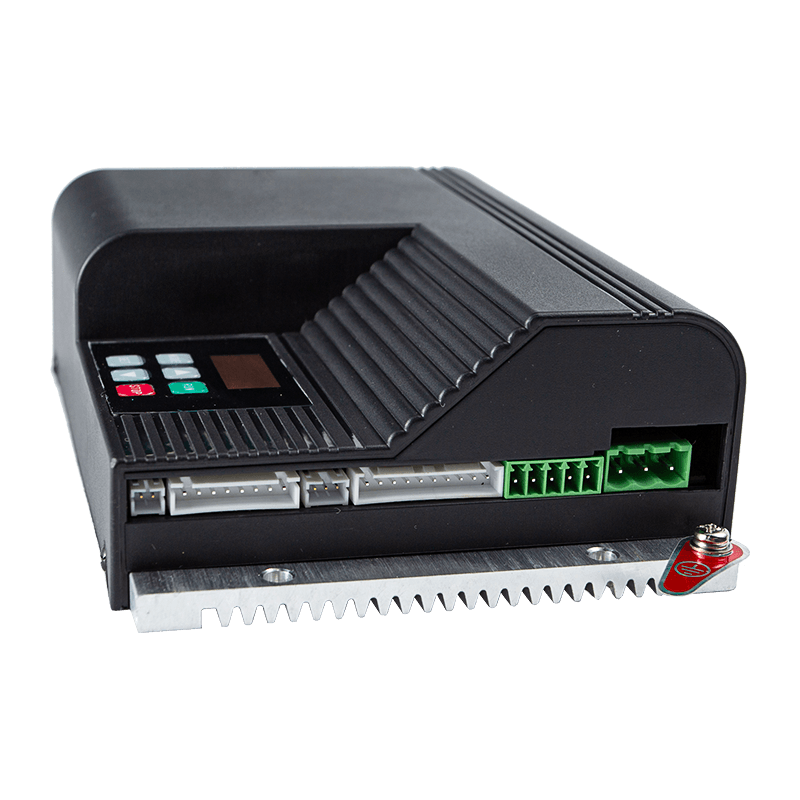

Kompleksowe monitorowanie: Zawiera cyfrowy wyświetlacz, który śledzi prędkość wyjściową, prąd, napięcie szyny zbiorczej, położenie drzwi i całkowity czas pracy.
Uruchomienie jednym dotknięciem: Zawiera zautomatyzowaną funkcję „debugowania jednym klawiszem” (A-c), która mierzy szerokość drzwi i testuje położenie początkowe.
Rozbudowana parametryzacja:
Krzywe drzwi (grupy O i C): Umożliwia precyzyjne dostrojenie czterech różnych biegów, w tym określonych odległości buforowych, prędkości przyspieszania i zwalniania zarówno dla cykli otwierania, jak i zamykania.
Parametry techniczne (grupa F): Zarządza parami biegunów silnika, liniami enkodera i funkcjami wyjść przekaźnikowych.
Elastyczne wejścia/wyjścia: wyposażone w osiem wejść cyfrowych (dla sygnałów takich jak alarmy pożarowe, czujniki bezpieczeństwa i polecenia drzwi) oraz trzy wyjścia przekaźnikowe dla alarmów stanu lub awarii.
Zaawansowana logika: Obsługuje tryby sygnału bramki z przełączaniem poziomu i zbocza oraz zawiera regulowane czasy oceny blokowania drzwi.
Aplikacje
Podstawowa aplikacja: Zarządzanie działaniem przesuwanych drzwi wind/wind.
Tryby specjalistyczne: Zawiera tryb demonstracyjny (F1.4) do ciągłego testowania cyklicznego mechanizmu drzwi.
Systemy zintegrowane: Obsługują komunikację TTL do kopiowania danych i ustawiania/debugowania parametrów zewnętrznych.
Parametry wydajności produktu
| Napięcie wejściowe | 176–264 V prądu przemiennego, 50/60 Hz |
| Kompatybilność silnika | Obsługuje sterowany silnik bezszczotkowy lub serwosilnik 24 V DC; maksymalny prąd wyjściowy 7,5A; maksymalna moc wyjściowa 150W |
| Zasilanie | Zintegrowany zasilacz impulsowy 24V |
| Komunikacja | Wyposażony w funkcję sieci komunikacyjnej RS-485 |
| Sygnały wejściowe | Otwórz, zamknij, zabezpieczenie przed przycięciem/pożarem, przybycie, zabezpieczenie termiczne silnika |
| Sygnały wyjściowe przekaźnika | Osiągnięto pozycję otwartą, osiągnięto pozycję zamkniętą, alarm awarii |
| Zakres zastosowań | Eksportuj drzwi wind, drzwi wind do willi i specjalnie dostosowane systemy operatorów drzwi |
