Opis produktu

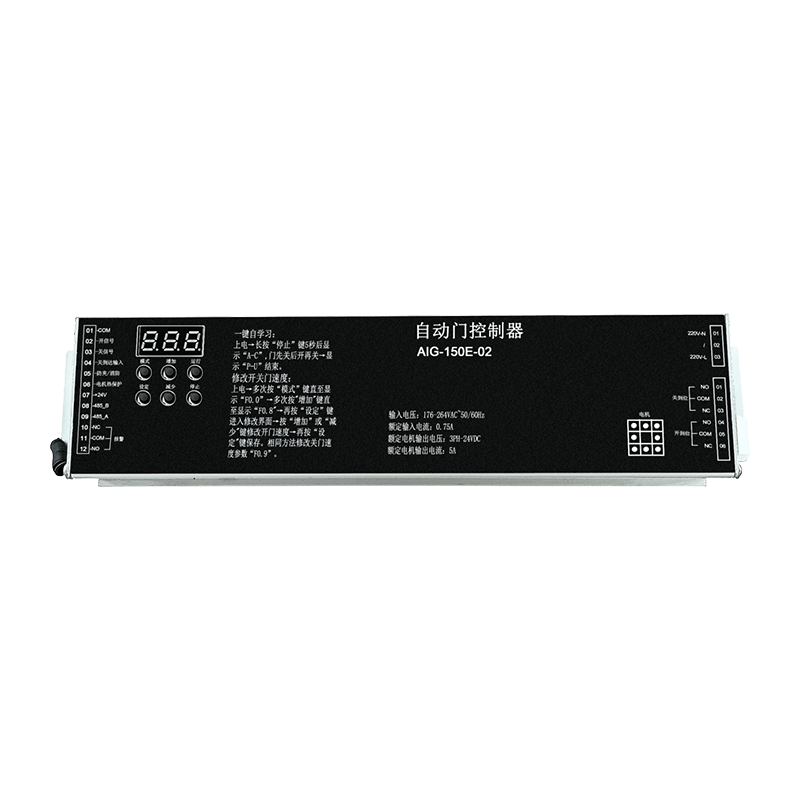

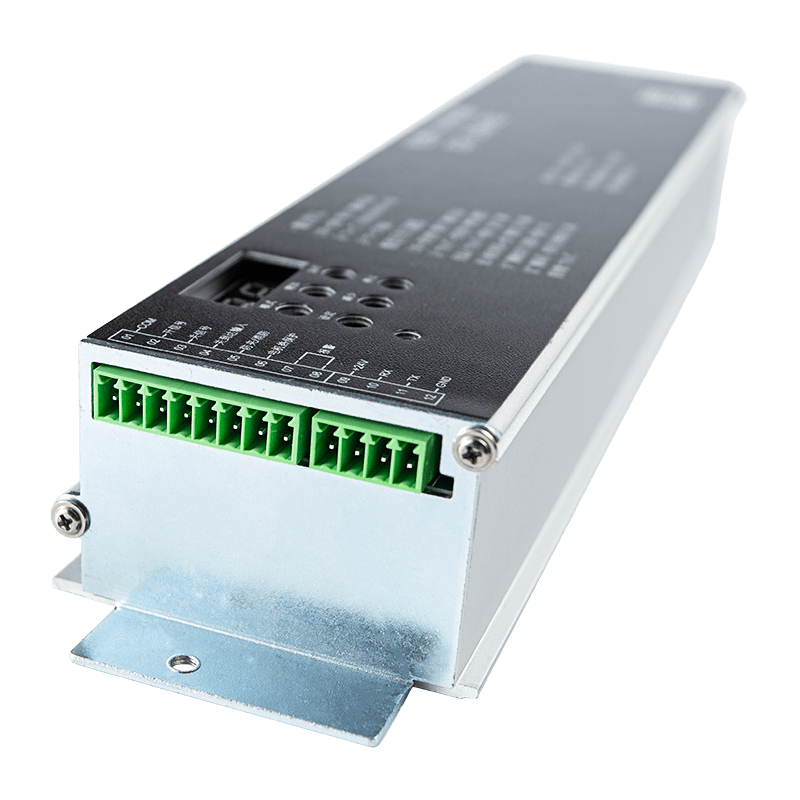

Model: AIG-150E-02 to bezszczotkowy sterownik prądu stałego zaprojektowany specjalnie do drzwi wind.
Zasilanie i wejście: Działa na jednofazowym wejściu 220 V przy użyciu metody okablowania trójprzewodowego (telekomunikacyjnego).
Kompatybilność systemu: Został zaprojektowany do współpracy z bezszczotkowymi silnikami prądu stałego, w szczególności z modelem MT02-WS-100W.
Aplikacje
Podstawowe zastosowanie: Urządzenie pełni funkcję kontrolera drzwi przesuwnych.
Ustawienia szczegółowe: System zawiera konfiguracje dla określonych typów drzwi, takich jak bramki medyczne (zarówno wersje synchroniczne z enkoderem, jak i bezszczotkowe DC).
Środowisko: Zgodne silniki, takie jak MT01-YC-43W, są przeznaczone do pracy w temperaturach od -20°C do 50°C.
Kluczowe funkcje
Monitorowanie stanu: Cyfrowy wyświetlacz w formie tuby dostarcza w czasie rzeczywistym informacji zwrotnych na temat stanu pracy, np. automatycznego pomiaru szerokości drzwi (A_c), normalnego otwierania (Uoo) i zamykania (Uco).
Konfigurowalne parametry:
Parametry użytkownika (seria P): Umożliwia regulację prędkości otwierania/zamykania, czasów opóźnienia automatycznego zamykania i momentu zapobiegającego przyszczypnięciu.
Parametry techniczne (seria F): Zapewnia głębszą kontrolę nad parami biegunów silnika, przełożeniami redukcji i zaawansowanymi ustawieniami KP/KI pierścienia prędkości w celu płynnego przyspieszania i zwalniania.
Kontrola momentu obrotowego: Sterownik zarządza różnymi fazami momentu obrotowego, w tym momentem rozruchowym, momentem zapobiegającym przyszczypnięciu i momentem trzymania po umieszczeniu drzwi.
Tryby pracy: Obsługuje modele pierwotne-wtórne, tryby baterii awaryjnej i tryb demo starzenia się do testowania,
Korzyści i funkcje bezpieczeństwa
Zabezpieczenia: Sterownik zawiera zintegrowaną funkcję wykrywania blokowania (z możliwością regulacji czułości), która pozwala wykryć przeszkodę w przejściu drzwi.
Narzędzia diagnostyczne: Kompleksowy system rozwiązywania problemów identyfikuje określone usterki, takie jak awaria enkodera/Hall (E02), przepięcie (E05) i przeciążenie silnika (E18).
Integralność operacyjna: Aby zapewnić bezpieczeństwo, system wymaga profesjonalnej instalacji, ścisłego uziemienia przewodu uziemiającego oraz stosowania ekranowanych kabli do enkoderów, aby zapobiec zakłóceniom.
Funkcje konserwacyjne: Kontroler śledzi skumulowane godziny pracy i umożliwia „odzyskiwanie parametrów” w celu zresetowania urządzenia do ustawień fabrycznych dla określonych typów bram.
Parametry wydajności produktu
| Napięcie wejściowe | 176–264 V prądu przemiennego, 50/60 Hz |
| Kompatybilność silnika | Obsługuje serwomotory wysokiego napięcia lub silniki asynchroniczne wysokiego napięcia; maksymalny prąd wyjściowy: 3A; maksymalna moc wyjściowa: 500W |
| Sygnały wejściowe | Otwórz, zamknij, zabezpieczenie przed przycięciem/pożarem, przybycie, zabezpieczenie termiczne silnika |
| Sygnały wyjściowe przekaźnika | Osiągnięto pozycję otwartą, osiągnięto pozycję zamkniętą, alarm awarii |
| Interfejs komunikacyjny | Jeden port komunikacji szeregowej, który można podłączyć do zewnętrznego ekranu dotykowego lub panelu debugowania |
| Zakres zastosowań | Nadaje się do ogólnych synchronicznych operatorów drzwi wind i ogólnych asynchronicznych operatorów drzwi wind |
