Opis produktu i oceny systemu
Podstawowe dane techniczne: Kontroler ma moc znamionową 0,75 kW i działa przy napięciu znamionowym 220 V.

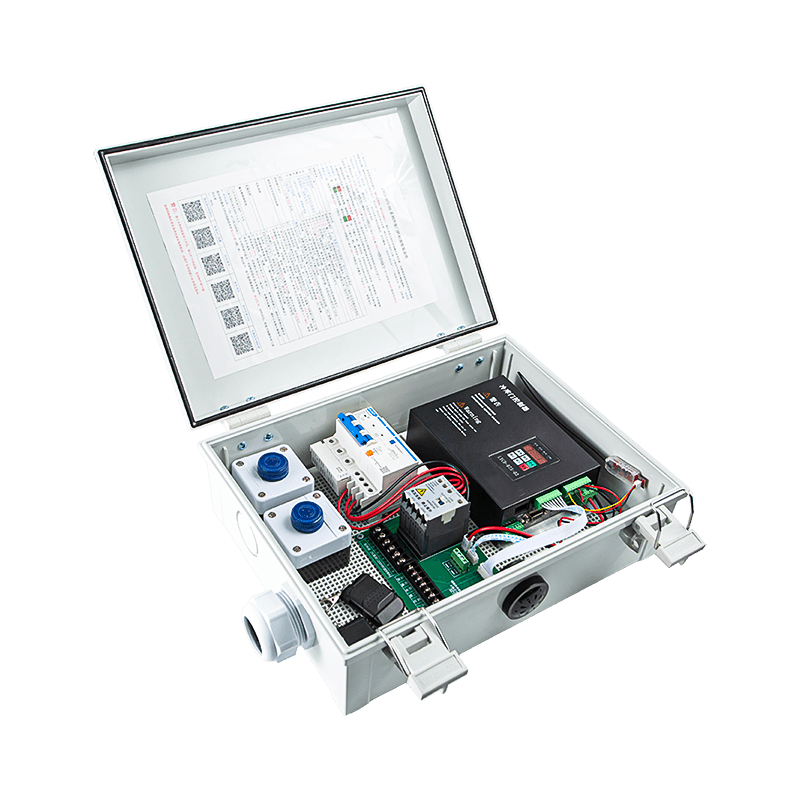

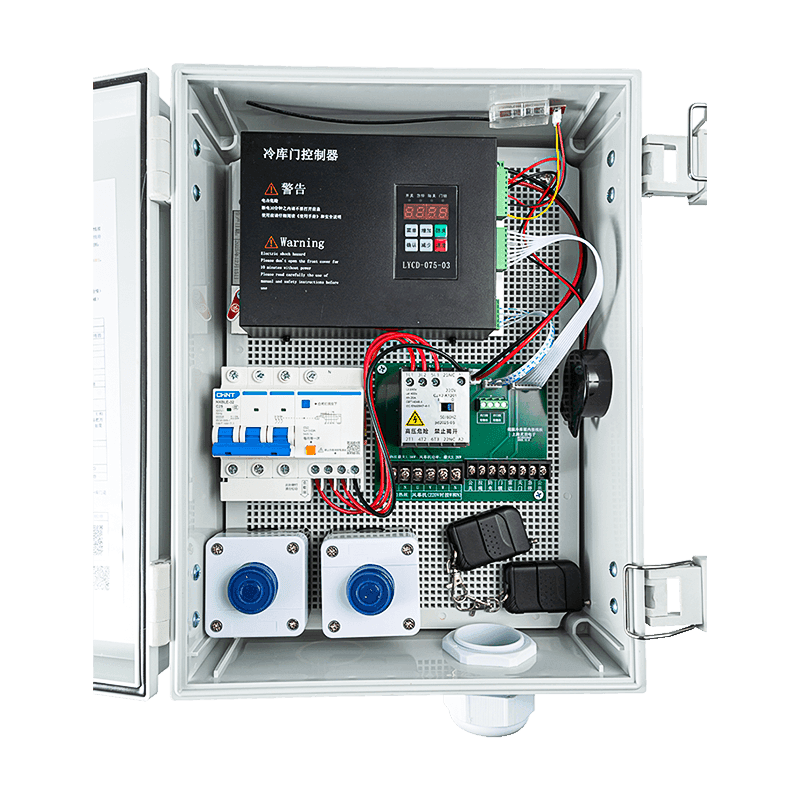

Integracja systemu: Zwykle mieści się w skrzynce sterującej drzwiami lodówki AIG-1500L-01J.

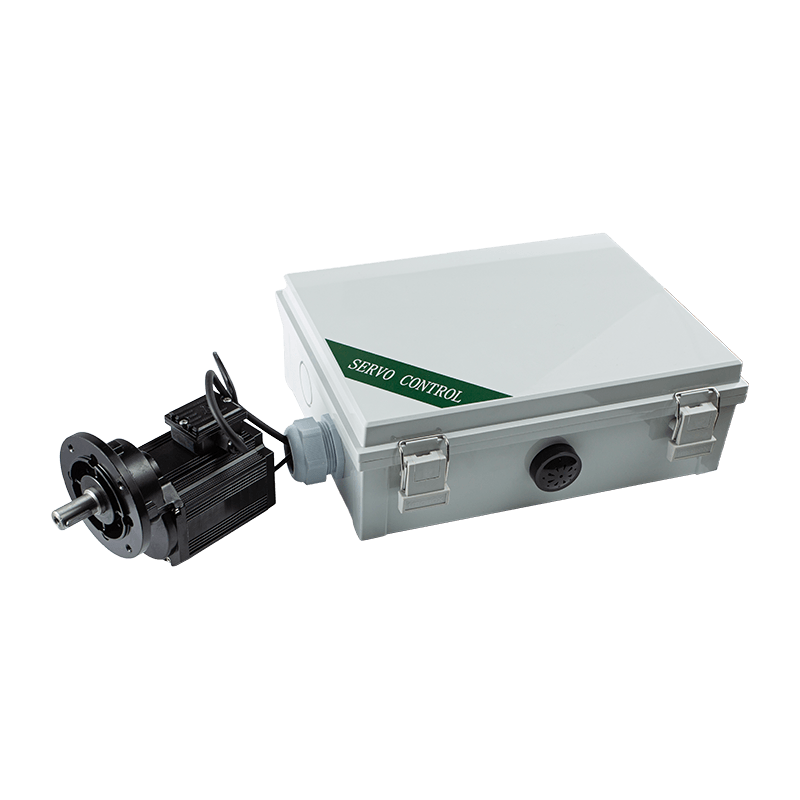

Zgodny silnik: System wykorzystuje MT01-JS-45N (DLG-56S-45), trójfazowy silnik z przekładnią z magnesami trwałymi, charakteryzujący się znamionowym momentem obrotowym 45 Nm i przełożeniem redukcji 1:6,45.
Obsługa urządzeń peryferyjnych: Sterownik zawiera dedykowane wyjścia dla zewnętrznych przewodów grzejnych (do 1 kW przy 220 V), aby zapobiec zamarzaniu drzwi i zewnętrznych kurtyn powietrznych (do 2,2 kW) w celu utrzymania kontroli klimatu.
Aplikacje
Środowisko podstawowe: Zostało zaprojektowane z myślą o chłodniach, obsługujących ciężkie drzwi przesuwne, które wymagają wysokiego momentu obrotowego i precyzji.
Odporność na warunki środowiskowe: System jest odporny na trudne warunki, a silnik jest przystosowany do pracy w temperaturach otoczenia od -25°C do 50°C i wilgotności względnej do 95%.
Kluczowe funkcje
Uruchomienie sterowane głosowo: Sterownik posiada zautomatyzowaną metodę debugowania, w ramach której głośnik odlicza czas i wyświetla komunikaty głosowe, które prowadzą użytkownika przez proces autotestu i pomiaru szerokości drzwi.
Elastyczny interfejs we/wy: zapewnia terminale dla szerokiej gamy sygnałów zewnętrznych, w tym linek pociągowych, radaru, zamków drzwi, wyłączników awaryjnych i czujników zapobiegających przytrzaśnięciu.
Możliwość dostosowania parametryzacji: Użytkownicy mogą regulować dziewięć biegów, prąd rozruchowy silnika i określone momenty dokręcania, gdy drzwi osiągną położenie całkowicie otwarte lub zamknięte.
Programowalne przekaźniki: Trzy wyjścia przekaźnikowe można przypisać do różnych funkcji, takich jak przełączanie kurtyn powietrznych, sygnały zajętości biblioteki lub wyjścia alarmowe.
Zdalne zarządzanie: System zawiera moduł odbiornika zdalnego sterowania z prostymi procedurami parowania kodów i kasowania dla pracy bezprzewodowej.
Parametry wydajności produktu
| Napięcie wejściowe | 176–264 V prądu przemiennego, 50/60 Hz |
| Sterowanie silnikiem | Sterowany wysokonapięciowy motoreduktor serwo, maksymalna moc wyjściowa 1500 W |
| Sygnały wejściowe | Otwórz, zamknij, zatrzymaj, zabezpieczenie przed przyciśnięciem / przeciwpożarową, zamek drzwi, radar itp. |
| Wyjścia | Silnik kurtyny powietrznej 380 VAC, element grzejny 220 VAC, brzęczyk, sygnał położenia otwartego, sygnał położenia zamkniętego |
| Komunikacja | Jeden interfejs RS485 umożliwiający sterowanie sieciowe |
