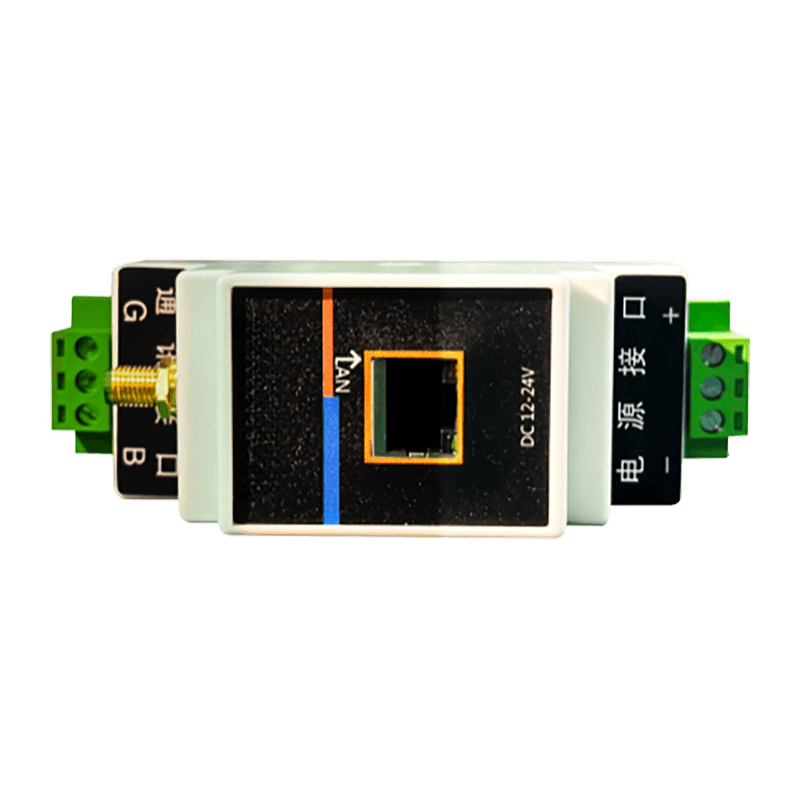

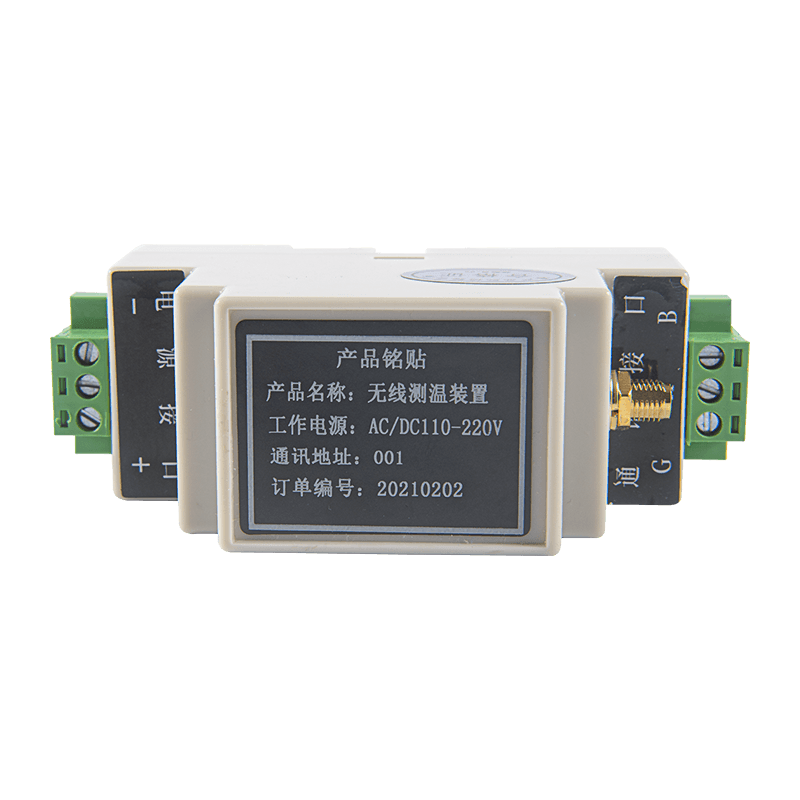

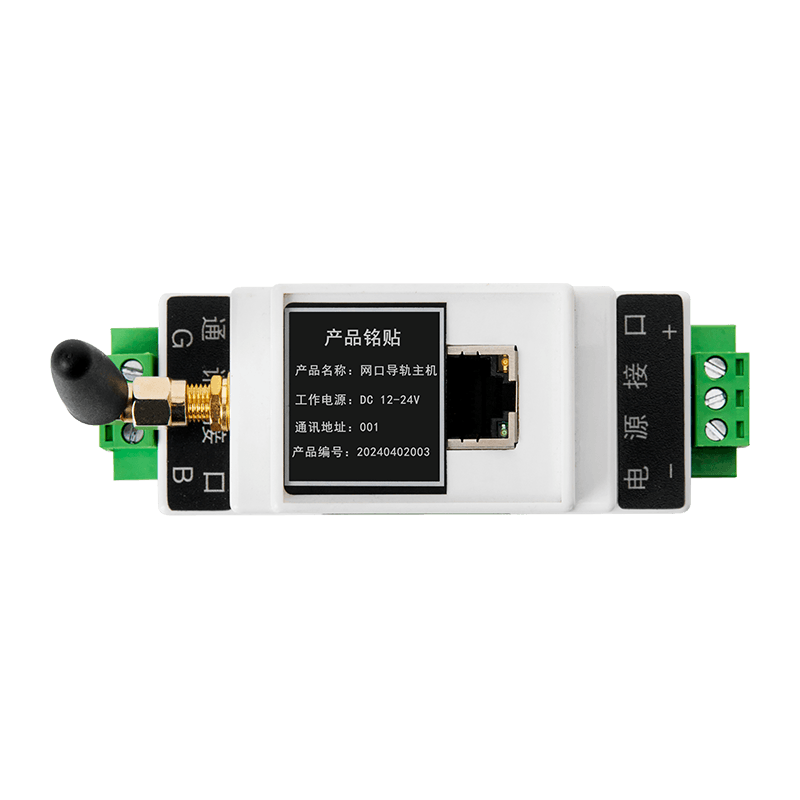

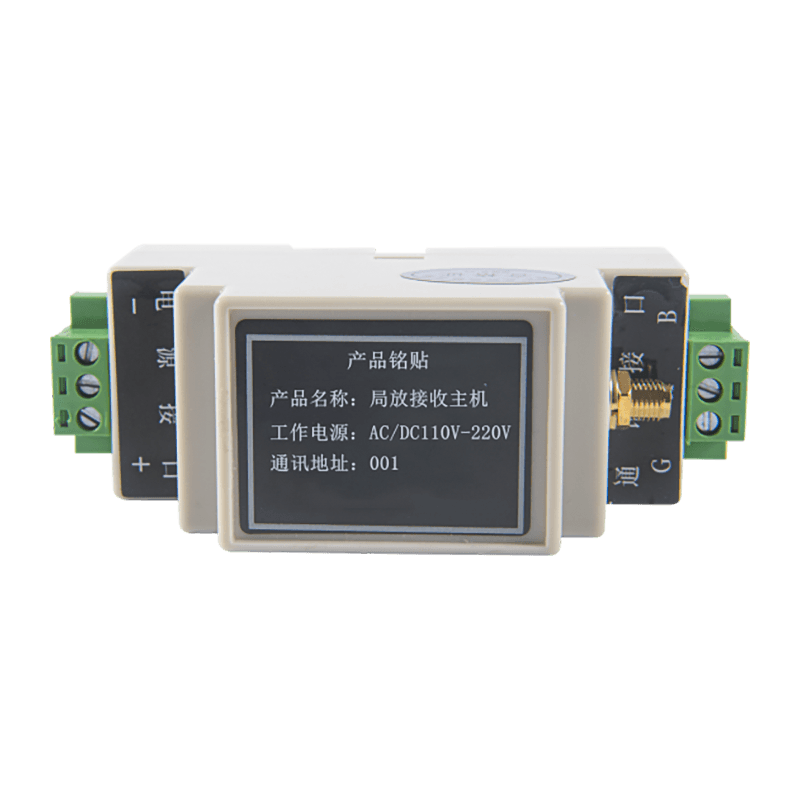

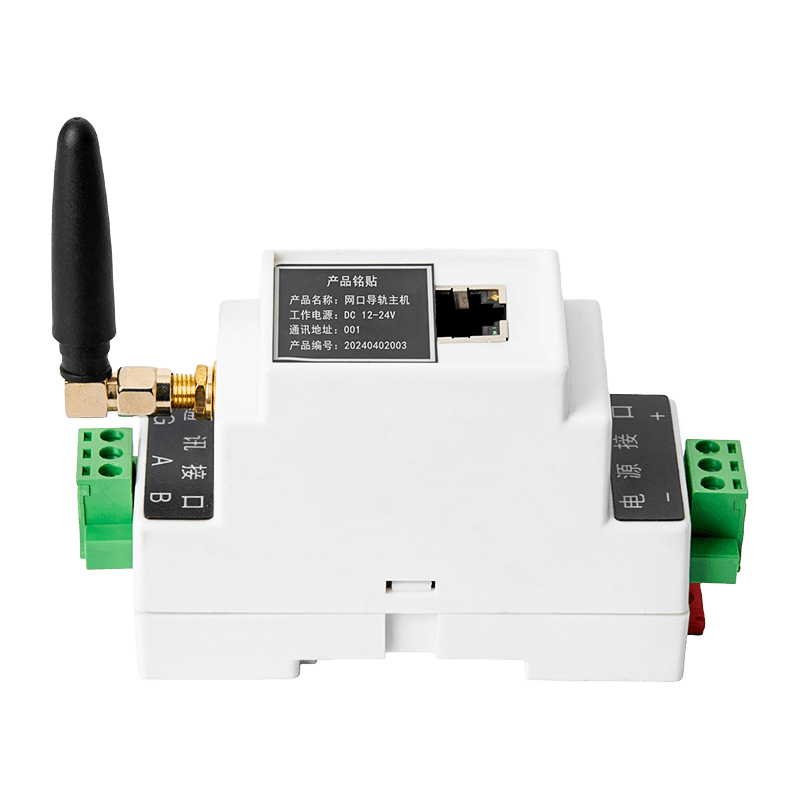

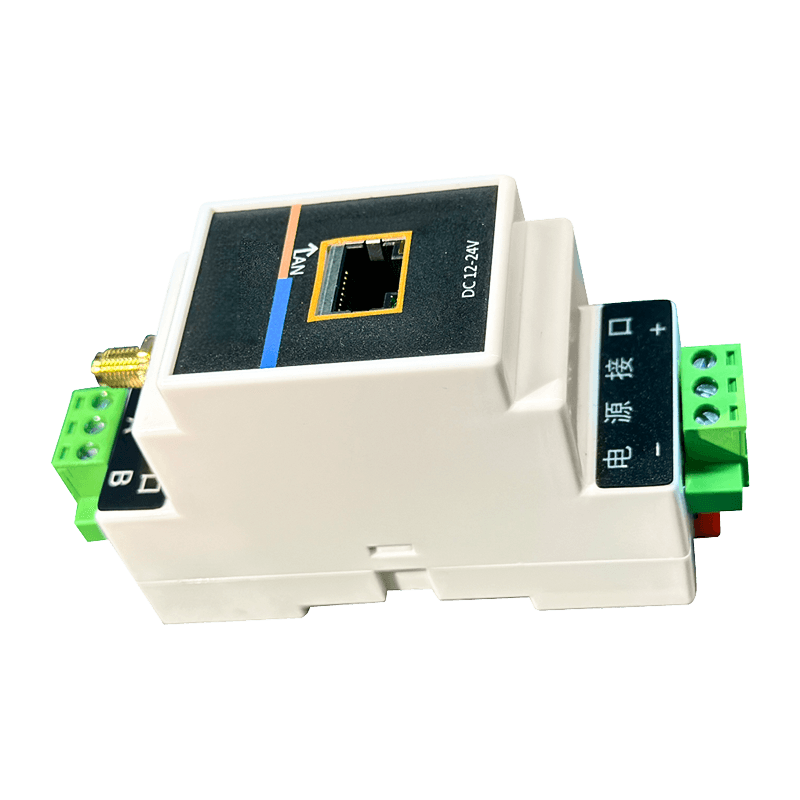

Jednostka główna do pomiaru temperatury szyny prowadzącej

Funkcja

Zilustruj

Parametry komunikacji

Parametry ustawiane podczas komunikacji.

Parametry bezprzewodowe

Dopasowanie parametrów pomiędzy modułem odbiorczym a czujnikiem temperatury.

Parametry temperaturowe

Dane 16-bitowe, zaczynająca się od najbardziej znaczącej cyfry, z dokładnością do 0,1℃ i błędem ±1℃.

Parametry napięcia

Dane mają długość 16 bitów, przy czym najbardziej znaczący bit znajduje się na początku. Jeśli czujnik jest czujnikiem aktywnym, ta wartość jest napięciem akumulatora. Jeżeli jest to czujnik pasywny, to wartość ta odpowiada napięciu po wyprostowaniu i uregulowaniu zasilania.

Parametry rejestru identyfikatora

Można ustawić identyfikatory czujników.

Informacje o temperaturze alarmowej i stanie

Domyślna temperatura alarmowa wynosi 90 ℃.

Informacje o statusie: 0x0000 oznacza brak przekroczenia temperatury, 0xFFFF oznacza przekroczenie temperatury, a 0x1111 oznacza ujemną temperaturę maksymalną. Dodatnia temperatura maksymalna wskazuje najwyższą temperaturę, natomiast ujemna temperatura maksymalna wskazuje najniższą temperaturę.

Parametry techniczne

Wskaźniki techniczne

Środowisko użytkowania

Temperatura otoczenia

-25 ℃ ~ 70 ℃

Wilgotność otoczenia

≤95%

Ciśnienie atmosferyczne

80 ~ 110 KPa

Wysokość

≤2500 metrów

Zasilacz roboczy

Zasilanie

DC 9-32V AC 85-265V

Liczba otrzymanych

Maksymalna liczba czujników, które można podłączyć

240 szt

Pasmo częstotliwości bezprzewodowej

433M

Metody komunikacji

TTL

RS485

Domyślne parametry komunikacji

Szybkość transmisji

9600Bps

Bity danych

8-bitowy

Zatrzymaj się

1 bit

Metoda weryfikacji

Żadne

Protokół komunikacyjny

Standardowy protokół MODBUS (konfigurowalny)

Metoda instalacji

Montaż szyny prowadzącej, montaż śrubowy
