Przegląd produktu
Pasywny bezprzewodowy czujnik temperatury to jednokanałowy, precyzyjny pasywny czujnik temperatury składający się z czujnika temperatury, urządzenia do modulacji i wzmacniania sygnału, logicznego obwodu sterującego, obwodu komunikacji bezprzewodowej i anteny. Ten czujnik temperatury wykorzystuje technologię ekstrakcji mocy indukcyjnej CT, dzięki czemu nadaje się do większości scenariuszy pomiaru temperatury z odpowiednimi połączeniami prądowymi. Nie wymaga zewnętrznego źródła zasilania ani zasilania bateryjnego, oferując znaczne korzyści w zakresie stabilności produktu i łatwości instalacji w porównaniu z czujnikami temperatury zasilanymi zewnętrznie, które są trudne w rozmieszczeniu, oraz czujnikami zasilanymi bateryjnie, które są podatne na wpływ temperatury otoczenia na ich żywotność.

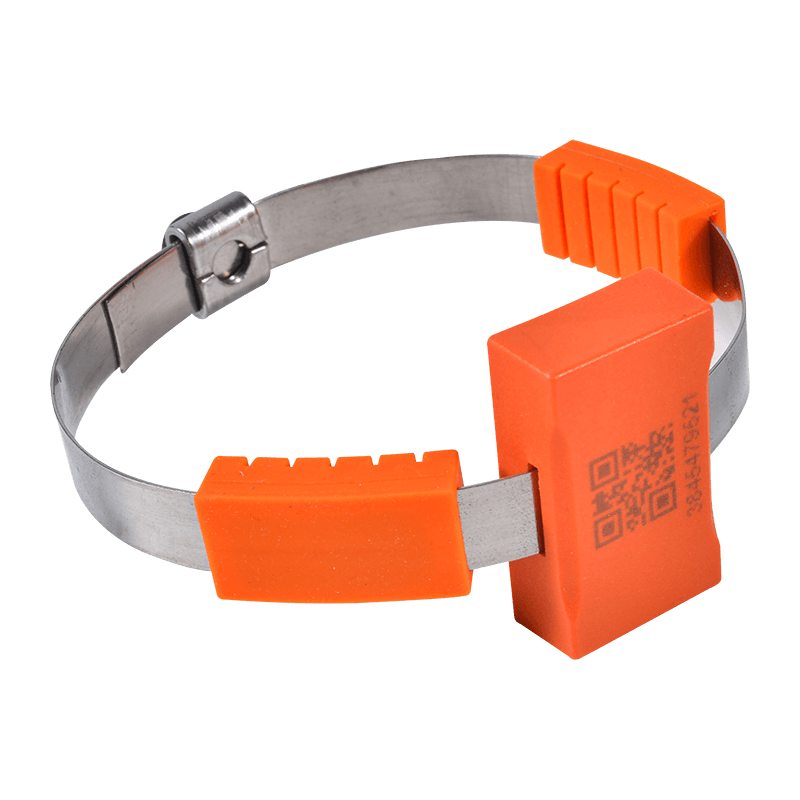

Ten czujnik temperatury charakteryzuje się jednokanałowym wykrywaniem temperatury i wykorzystuje metodę montażu za pomocą paska, umożliwiając bezpośredni kontakt z mierzonym obiektem, co zapewnia łatwą i bezpieczną instalację. Wykorzystuje komunikację bezprzewodową o bardzo małej mocy, przesyłając zebrane trzykanałowe dane dotyczące temperatury do hosta bezprzewodowego pomiaru temperatury za pośrednictwem sieci bezprzewodowej. Produkt jest stosowany głównie w zastosowaniach takich jak rozdzielnice niskiego napięcia.
Główne parametry techniczne
| parametr | Zakres pomiaru temperatury: -40 ～ 150 ℃ |
| Dokładność pomiaru: ±1℃ |
| Częstotliwość próbkowania temperatury: domyślnie 10 ~ 30 sekund (losowo). |
| Częstotliwość bezprzewodowa: 433 MHz |
| Odległość transmisji bezprzewodowej: ≥ 350 metrów (otwarta przestrzeń) |
| Moc robocza: Moc indukcyjna, prąd indukowany większy niż 3A |
| Prąd rozruchowy: < 5A |
| Wymagany poziom napięcia dla miejsca instalacji czujnika: ≤ 220 KV |
| Wymagania dotyczące prądu pierwotnego dla miejsca instalacji czujnika: ≤5000A (W przypadku prądów przekraczających 5000A należy skontaktować się z personelem technicznym producenta w celu oceny warunków w miejscu instalacji). |
| Metoda instalacji: w zestawie |
| Wymiary głównego korpusu: 24 mm * 22 mm * 10 mm |
| Zainstaluj Część | Rozdzielnice zdejmowane wysokiego napięcia: szyny zbiorcze, styki stacjonarne, przyłącza kablowe itp. Rozdzielnica niskiego napięcia: zaciski odpływowe, zaciski wejściowe i wyjściowe wyłącznika. Szyny zbiorcze rurowe, szyny miedziane, zaciski podstacji itp. |
| Stała rozdzielnica wysokiego napięcia: szyny zbiorcze, rozłączniki, przyłącza kablowe itp. |
| Rozdzielnica niskiego napięcia: wlot, wylot, wylot kabla itp. |
| Zainstalujation steps |  Krok 1: Oszacuj długość miejsca montażu i włóż odpowiednią długość przez moduł; włóż płytkę zbierającą energię i miękki silikon do czujnika (pofałdowaną stroną miękkiego silikonu skierowaną w dół, wyrównaną z pozycją wykrywania temperatury). |
| Krok 2: Owiń moduł wokół źródła zasilania (główna ścieżka prądowa) tak, aby punkt pomiaru temperatury stykał się z mierzoną częścią, a następnie dokręć aluminiowe płytki po obu stronach; następnie nałóż oba końce pod klipsy. Dokręć śruby kluczem imbusowym. |
