Funkcje
● Zaprojektowany w całości ze stali nierdzewnej 316L, o stopniu ochrony IP68.
● Ponad 2-krotne nadciśnienie i do 5-krotne nadciśnienie w przypadku zasięgu mniejszego niż 5 metrów.
● Konstrukcja przeciwzakłóceniowa i chroniąca przed uderzeniami piorunów.
● Wysoka precyzja, wysoka stabilność i wysoka niezawodność.
Obszary zastosowań
● Przemysł naftowy, chemiczny i energetyczny.
● Zaopatrzenie w wodę miast, badania hydrologiczne, geologia.
● Branże takie jak wykrywanie i kontrola ciśnienia cieczy.
Przegląd produktu

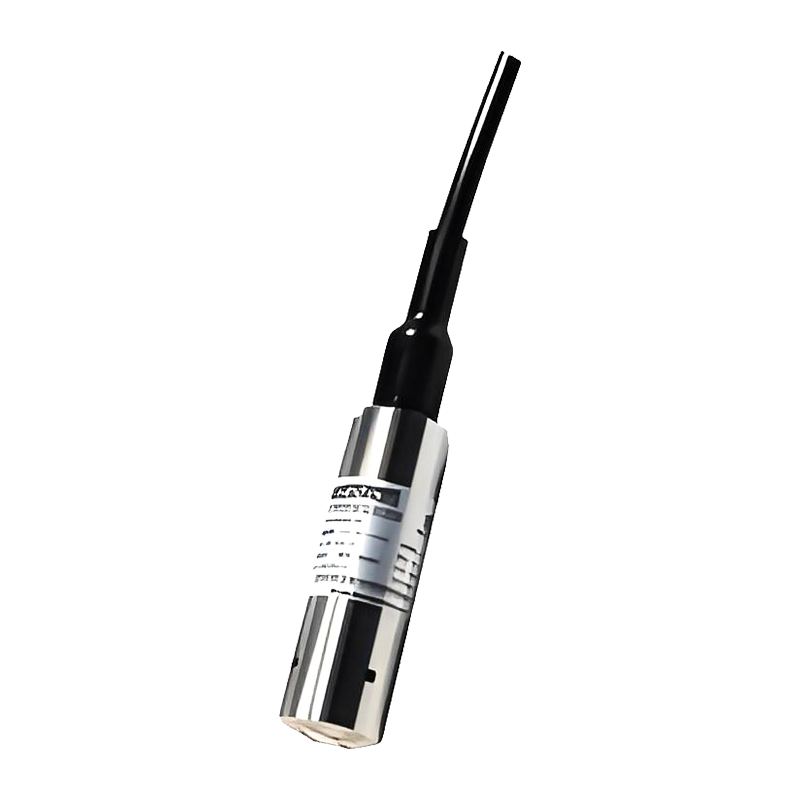

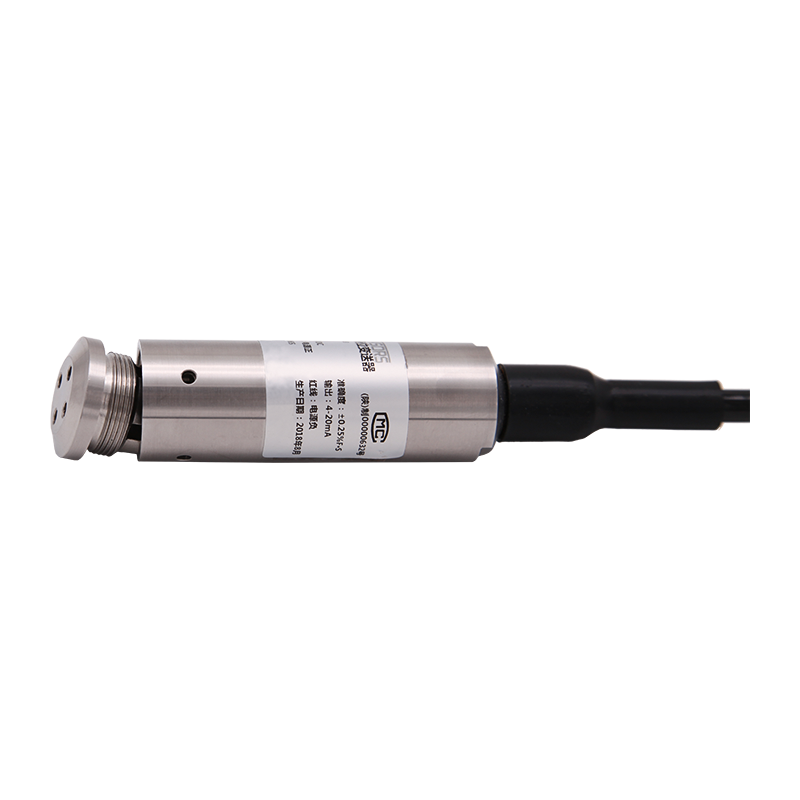

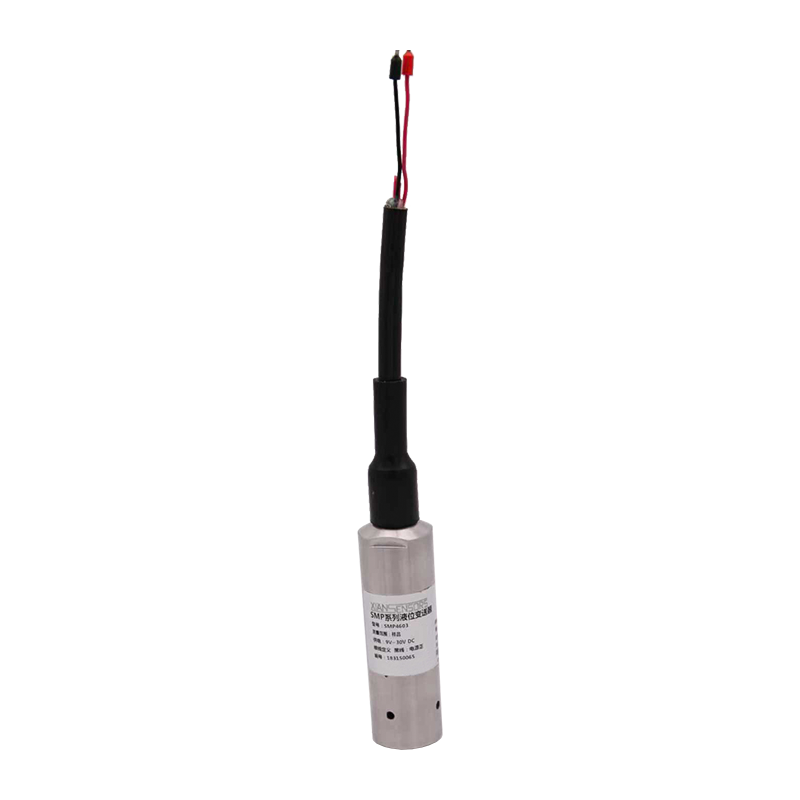

Zatapialny przetwornik poziomu AI-LE ogólnego przeznaczenia wykorzystuje jako element pomiarowy wysokowydajny, krzemowy czujnik ciśnienia. Mierzy ciśnienie hydrostatyczne cieczy, które jest proporcjonalne do głębokości cieczy i przetwarza je na standardowy sygnał wyjściowy prądu lub napięcia poprzez obwód kondycjonowania sygnału, aby uzyskać dokładny pomiar głębokości cieczy.
Produkt ten nadaje się do pomiaru poziomu cieczy w różnych mediach w przemyśle petrochemicznym, metalurgicznym, energetycznym, farmaceutycznym, wodociągowym i kanalizacyjnym oraz innych gałęziach przemysłu.
Struktura zewnętrzna: (jednostka: mm)
Parametry techniczne:
| Parametry ciśnienia |
| Zasięg | 0 mH2O ~ 1 mH2O ┅200 mH2O |
| Przeciążenie | 2-krotne ciśnienie w pełnej skali, 5-krotne nadciśnienie dla zakresów obejmujących 5 mH2O. |
| Parametry elektryczne |
| Typ wyjścia | Aktualny typ | Typ napięcia |
| Zasilanie | 9 ~ 30 V prądu stałego | 12 ~ 30 V prądu stałego |
| Sygnał wyjściowy | 4mA ~ 20mA DC (system dwuprzewodowy) | 0/1V~5/10V DC (system trójprzewodowy) |
| Rezystor obciążenia | ≤（U-9）/0,02 Ω (układ dwuprzewodowy) | ≥10k (system trójprzewodowy) |
| Parametry konstrukcyjne |
| Obudowa | Stal nierdzewna |
| Czujnik | Stal nierdzewna 316L |
| Pierścień uszczelniający | Fluorokauczuk |
| Kabel | Specjalny kabel polietylenowy o średnicy ∅7,5 mm |
| Poziom ochrony | IP68 |
| Warunki środowiskowe |
| Przydatność mediów | Różne płyny, które nie powodują korozji stali nierdzewnej 316L i fluorogumy |
| Temperatura kompensacji | -10 ℃ ~ 80 ℃ |
| Temperatura robocza | -20 ℃ ~ 85 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 125 ℃ |
| Wskaźniki wydajności |
| Dokładność | ±0,25% pełnej skali (typowo) | ±0,5% FS (maksymalna) |
| Błąd temperatury punktu zerowego | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Błąd czułości | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Długoterminowa stabilność | ±0,3%FS/rok (maksymalnie) |
