Funkcje
● Konstrukcja wykonana w całości ze stali nierdzewnej, niewielkie rozmiary, lekkość i łatwość montażu.
● Czujnik jest czujnikiem ciśnienia z rozproszonego krzemu z membraną ze stali nierdzewnej 316L.
● Po przejściu kompensacji temperatury i kontroli starzenia jego działanie jest stabilne i niezawodne.
● Obwód charakteryzuje się wieloma warstwami zabezpieczeń i wysoką niezawodnością, spełniając wymagania EMC.
● Wysoka precyzja, wysoka stabilność.
Obszary zastosowań
● Przemysł naftowy, chemiczny i energetyczny
● Zaopatrzenie w wodę miast, badania hydrologiczne, geologia
● Branże takie jak wykrywanie i kontrola ciśnienia cieczy
Przegląd produktu

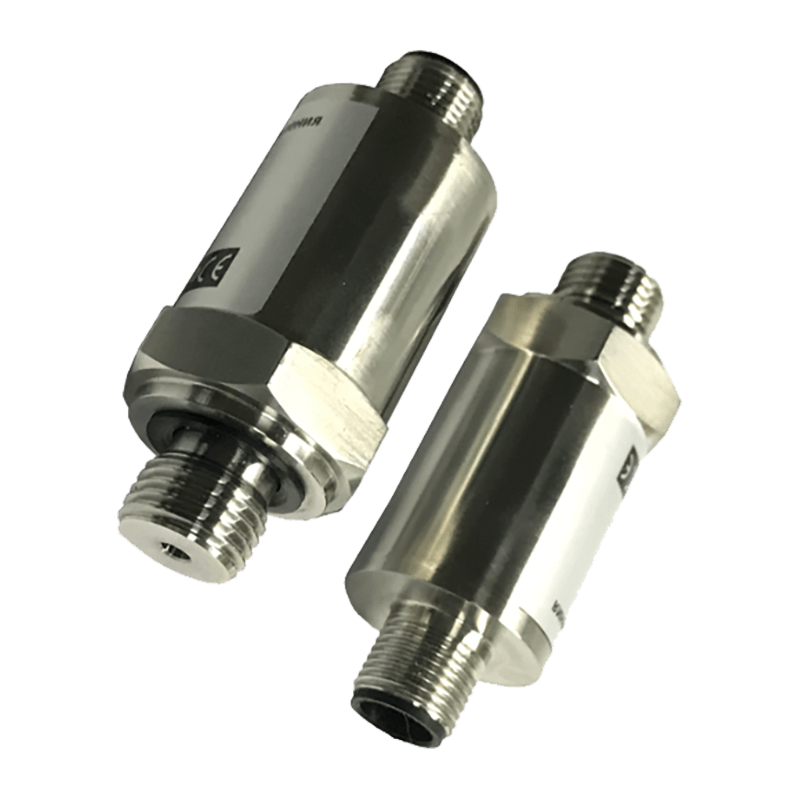

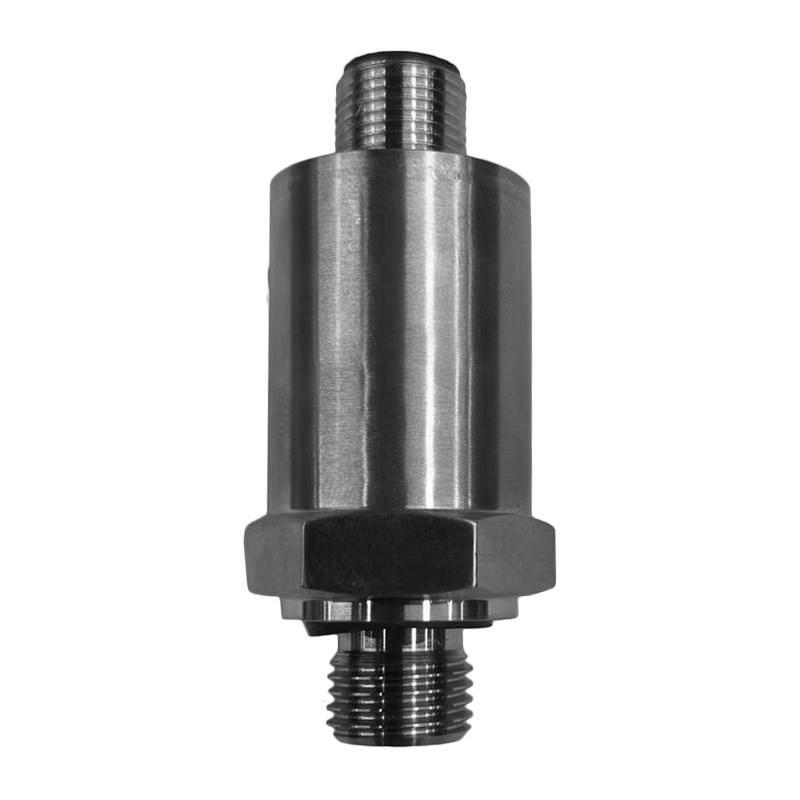

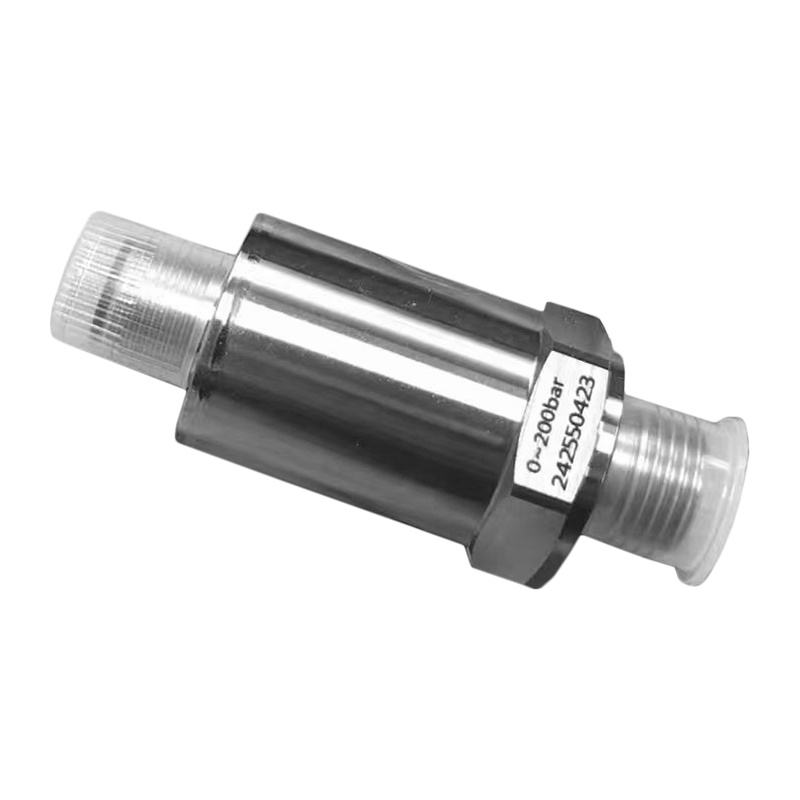

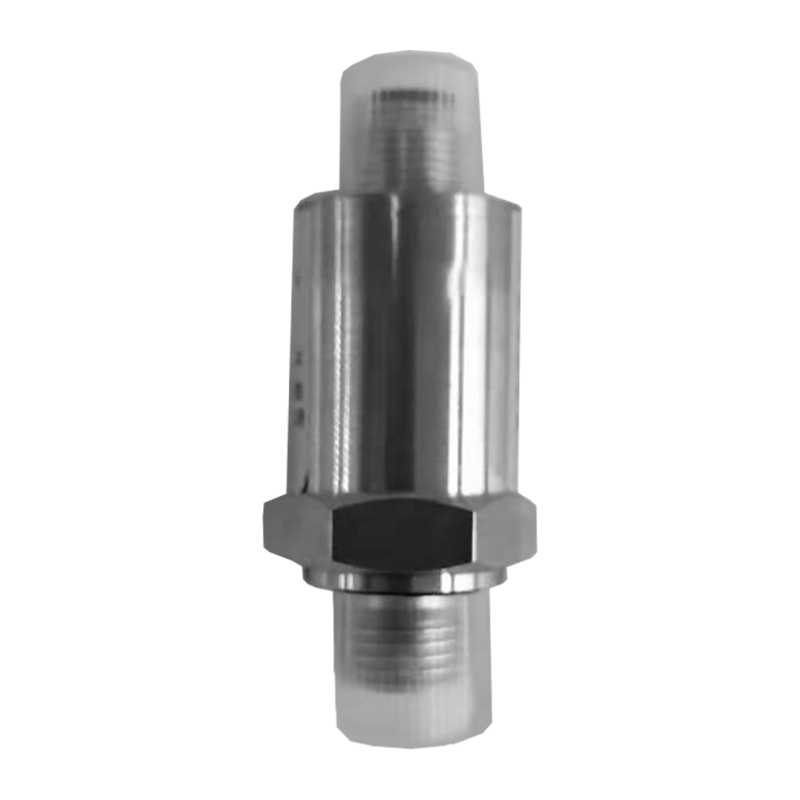

Piezorezystancyjny przetwornik ciśnienia AI-TS, model kompaktowy, to niewielkich rozmiarów, bardzo stabilny przetwornik ciśnienia opracowany i wyprodukowany przez naszą firmę. Wykorzystuje wysoce stabilny i niezawodny piezorezystancyjny czujnik ciśnienia oraz wysokowydajny dedykowany obwód przetwornika, co zapewnia stabilną i niezawodną ogólną wydajność. Oferuje wiele zakresów ciśnień i metod wyjściowych sygnału, a także różnorodne złącza i interfejsy ciśnieniowe do wyboru.

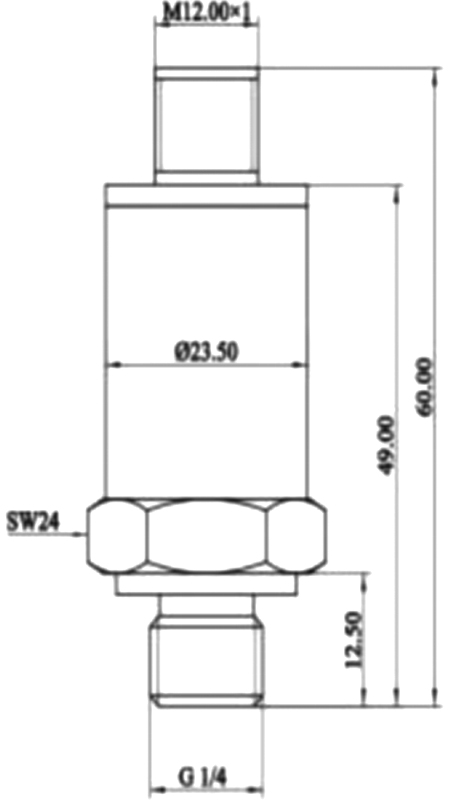

Struktura zewnętrzna: (jednostka: mm)

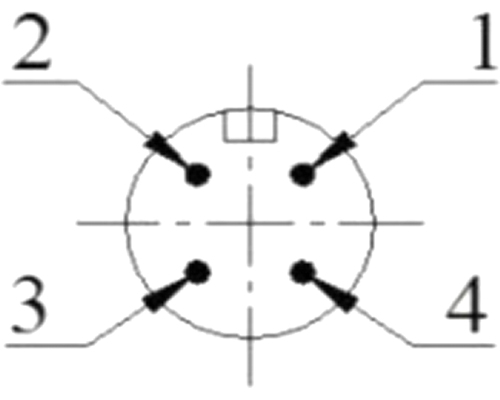

 |  Przyłącze elektryczne M12*1 |
Parametry techniczne:
| Parametry ciśnienia |
| Zasięg | 0MPa~10MPa┅40MPa |
| Przeciążenie | 2 razy pełna skala |
| Rodzaj ciśnienia | Ciśnienie względne, ciśnienie absolutne, uszczelnione ciśnienie względne |
| Parametry elektryczne |
| Typ wyjścia | Aktualny typ | Typ napięcia |
| Zasilanie | 6,5 ~ 32 V prądu stałego | 5V DC / 24V |
| Sygnał wyjściowy | 4mA ~ 20mA DC (system dwuprzewodowy) | 0,5 V ~ 4,5 V / 0 ~ 10 V DC (system trójprzewodowy) |
| Rezystor obciążenia | ≤ (U-9)/0,02 | ≥10 tys |
| Rezystancja izolacji | 100MΩ, 100V DC |
| Parametry konstrukcyjne |
| Obudowa | Stal nierdzewna |
| Poziom ochrony | IP65 |
| Warunki środowiskowe |
| Przydatność mediów | Różne media, które nie powodują korozji stali nierdzewnej |
| Temperatura kompensacji | -10 ℃ ~ 80 ℃ |
| Temperatura robocza | -30 ℃ ~ 80 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 125 ℃ |
| Wskaźniki wydajności |
| Dokładność | ±0,5% FS (maksymalna) | ±0,25% FS (minimum) |
| Współczynnik temperaturowy punktu zerowego | 0,03% FS/℃ (≤ 100 kPa); 0,02% FS/℃(>100 kPa) |
| Pełnowymiarowy współczynnik temperaturowy | 0,03% FS/℃ (≤ 100 kPa); 0,02% FS/℃(>100 kPa) |
| Długoterminowa stabilność | ±0,3%FS/rok (maksymalnie) |
