Funkcje
● Szeroki zakres pomiarowy, -0,1 MPa do 100 MPa.
● Cała konstrukcja ze stali nierdzewnej, różne typy interfejsów ciśnieniowych.
● Niezawodne działanie, bezpieczeństwo i łatwość obsługi.
● Różne typy sygnałów wyjściowych.
● Zabezpieczenie przed odwrotną polaryzacją oraz natychmiastowe zabezpieczenie nadprądowe i przepięciowe spełniają wymagania ochrony EMI.
● Iskrobezpieczne produkty przeciwwybuchowe spełniają wymagania projektowe normy GB3836.4.
● Produkty przeciwwybuchowe spełniają wymagania projektowe normy krajowej GB3836.2.
Przegląd produktu

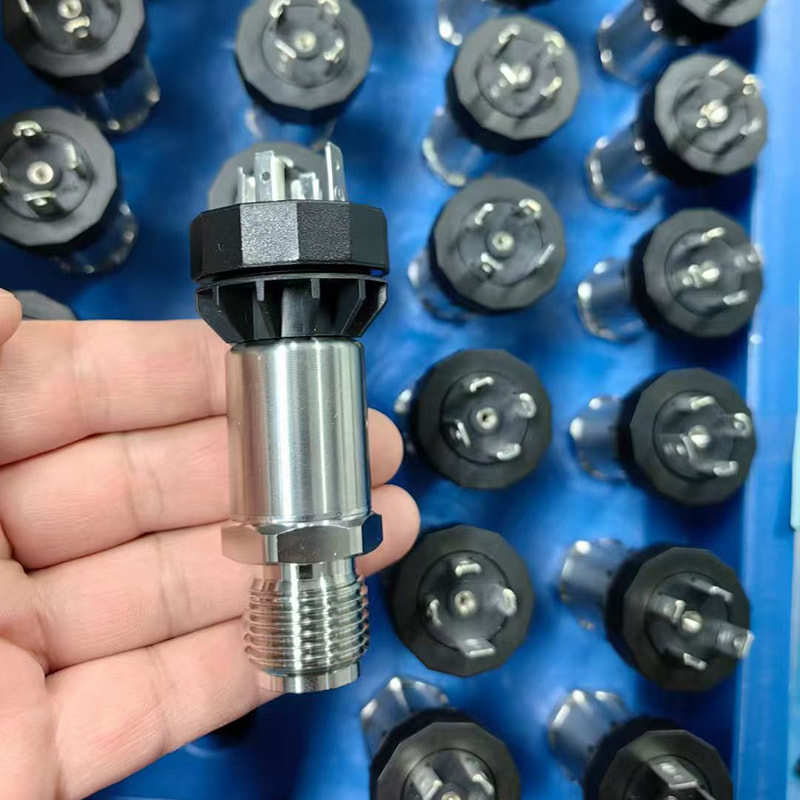

Przetwornik ciśnienia AI-TH Hirschmann wykorzystuje piezorezystancyjny czujnik ciśnienia OEM z membraną ze stali nierdzewnej jako element pomiarowy sygnału. Poddawany jest automatycznym testom komputerowym i wykorzystuje technologię przycinania laserowego w celu kompensacji punktu zerowego i wydajności temperaturowej w szerokim zakresie temperatur. Obwód przetwarzania sygnału umieszczony w obudowie ze stali nierdzewnej przetwarza sygnał czujnika na standardowy sygnał wyjściowy. Cały produkt przeszedł rygorystyczne testy i kontrolę starzenia komponentów, półproduktów i produktów gotowych, zapewniając stabilne i niezawodne działanie.
Dzięki doskonałej niezawodności, elastyczności i wszechstronności produkt ten jest szeroko stosowany do pomiaru i kontroli ciśnienia w procesach przemysłowych, takich jak ropa naftowa, chemia, metalurgia, energetyka i poziom wody.

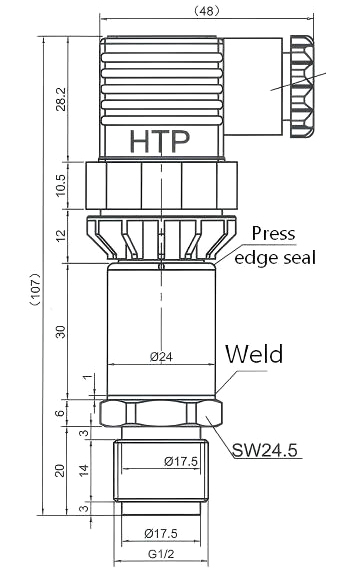

Struktura zewnętrzna: (jednostka: mm)
Ten obraz ma charakter wyłącznie poglądowy; rzeczywisty produkt będzie rozstrzygający. Interfejsy ciśnieniowe można dostosować.
Parametry techniczne:
| Zasięg | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Przeciążenie | 2-krotność ciśnienia w pełnej skali lub 110 MPa (w zależności od tego, które jest niższe) |
| Rodzaj stresu | Typ ciśnienia względnego, ciśnienia absolutnego lub uszczelnionego ciśnienia względnego |
| Dokładność | ± 0,5% pełnej skali |
| Długoterminowa stabilność | Maksymalnie ±0,3% FS/rok |
| Współczynnik temperaturowy punktu zerowego | 0,03% FS/℃ (≤100 kPa); 0,02% FS/℃(>100 kPa) |
| Pełnowymiarowy współczynnik temperaturowy | 0,03% FS/℃ (≤100 kPa); 0,02% FS/℃(>100 kPa) |
| Temperatura kompensacji | -10 ℃ ~ 80 ℃ |
| Temperatura robocza | -30℃~80℃, typ iskrobezpieczny -10℃~60℃ |
| Temperatura przechowywania | -40 ℃ ~ 125 ℃ |
| Typ wyjścia | Typ prądowy (układ dwuprzewodowy) | Rodzaj napięcia (układ trójprzewodowy) |
| Zasilanie | 10 ~ 30 V prądu stałego | 10 ~ 30 V prądu stałego |
| Sygnał wyjściowy | 4mA~20mADC | 0/1~5/10VDC |
| Rezystancja izolacji | 100MΩ, 100VDC |
| Ochrona obudowy | IP65 (typ wtykowy) |
| Podłączenie elektryczne | Hessmanna |
| Przyłącze ciśnieniowe | Gwint zewnętrzny G1/2 (konfigurowalny na żądanie) |
