Funkcje
● Niezawodne działanie, bezpieczeństwo i łatwość obsługi
● Posiada zabezpieczenie przeciwzwarciowe i zabezpieczenie przed odwrotną polaryzacją.
● Może mierzyć ciśnienie manometryczne, ciśnienie bezwzględne i ciśnienie odniesienia uszczelnienia.
● Wymagania projektowe ExiaⅡCT6 zgodne z normą krajową GB3836.4
Obszary zastosowań
● Przemysł naftowy, chemiczny i energetyczny
● Miejskie zaopatrzenie w wodę i badania hydrologiczne
● Akcesoria do urządzeń, hydraulika i inne gałęzie przemysłu
Uniwersalny piezorezystancyjny przetwornik ciśnienia AI-TE to piezorezystancyjny przetwornik ciśnienia opracowany i wyprodukowany przez naszą firmę. Może regulować wyjście punktu zerowego i pełną skalę. Wykorzystuje piezorezystancyjny czujnik ciśnienia o wysokiej stabilności i niezawodności, a także wysokowydajny obwód specyficzny dla przetwornika, co zapewnia stabilną i niezawodną ogólną wydajność.
Produkty są szeroko stosowane w wykrywaniu i kontroli ciśnienia cieczy w branżach takich jak ropa naftowa, chemia, energetyka, hydrologia i geologia.

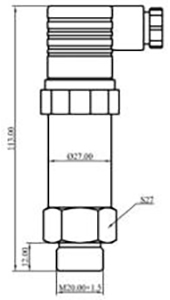

Struktura zewnętrzna: (jednostka: mm)
 |  |
| typu Hirschmanna | Typ kabla |
Parametry techniczne:
| Parametry ciśnienia |
| Zasięg | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Przeciążenie | 2-krotność ciśnienia w pełnej skali lub 110 MPa (w zależności od tego, które jest niższe) |
| Rodzaj stresu | Ciśnienie względne, ciśnienie absolutne, uszczelnione ciśnienie względne |
| Parametry elektryczne |
| Typ wyjścia | Aktualny typ | Typ napięcia |
| Zasilanie | 9 ~ 30 V prądu stałego | 12 ~ 30 V prądu stałego |
| Sygnał wyjściowy | 4mA ~ 20mA DC (system dwuprzewodowy) | 0/1V~5/10V DC (system trójprzewodowy) |
| Rezystor obciążenia | ≤ (U-9)/0,02 | ≥10 tys |
| Rezystancja izolacji | 100MΩ, 100V DC |
| Parametry konstrukcyjne |
| Obudowa | Stal nierdzewna |
| Czujnik | Stal nierdzewna 316L |
| Pierścień uszczelniający | Fluorokauczuk |
| Kabel | Specjalny kabel polietylenowy o średnicy ∅7,5 mm |
| Poziom ochrony | IP65 (typ wtykowy) | IP68 (typ kabla) |
| Warunki środowiskowe |
| Przydatność mediów | Różne płyny, które nie powodują korozji stali nierdzewnej 316L i fluorogumy |
| Temperatura kompensacji | -10 ℃ do 80 ℃ |
| Temperatura robocza | -30 ℃ ~ 80 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 125 ℃ |
| Wskaźniki wydajności |
| Dokładność | ±0,25% pełnej skali (typowo) | ±0,5%FS (maksymalna) |
| Współczynnik temperaturowy punktu zerowego | 0,03% FS/℃ (≤100 kPa); 0,02% FS/℃ (>100 kPa) |
| Pełnowymiarowy współczynnik temperaturowy | 0,03% FS/℃ (≤100 kPa); 0,02% FS/℃ (>100 kPa) |
| Długoterminowa stabilność | ±0,3%FS/rok (maksymalnie) |
