Funkcje
Zakres pomiarowy: -0,1 MPa...0 MPa~0,01 MPa...100 MPa.
Na wyświetlaczu pokazywana jest wartość ciśnienia w czasie rzeczywistym.
Kalibracja punktu zerowego i pełnej skali jest wygodna.
Zabezpieczenie przed odwrotną polaryzacją i zabezpieczenie ograniczające prąd.
Odporny na uderzenia pioruna i wstrząsy ciśnieniowe.
Wysoka precyzja, wysoka stabilność i wysoka niezawodność.
Obszary zastosowań
Sterowanie procesami przemysłowymi
Pomiar hydrauliczny
Pomiar ciśnienia w różnych trudnych warunkach
Przegląd produktu

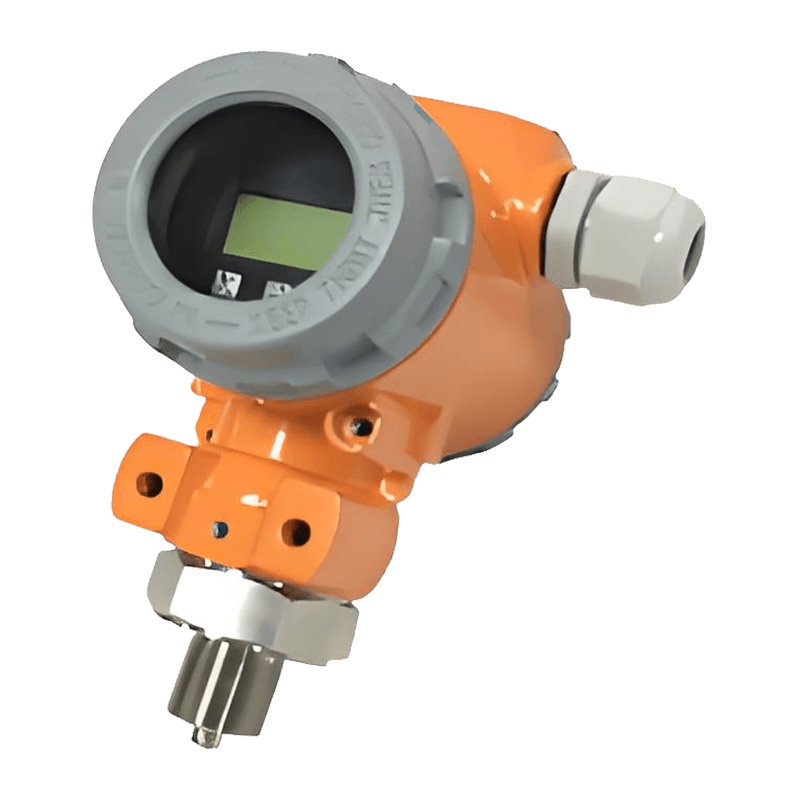

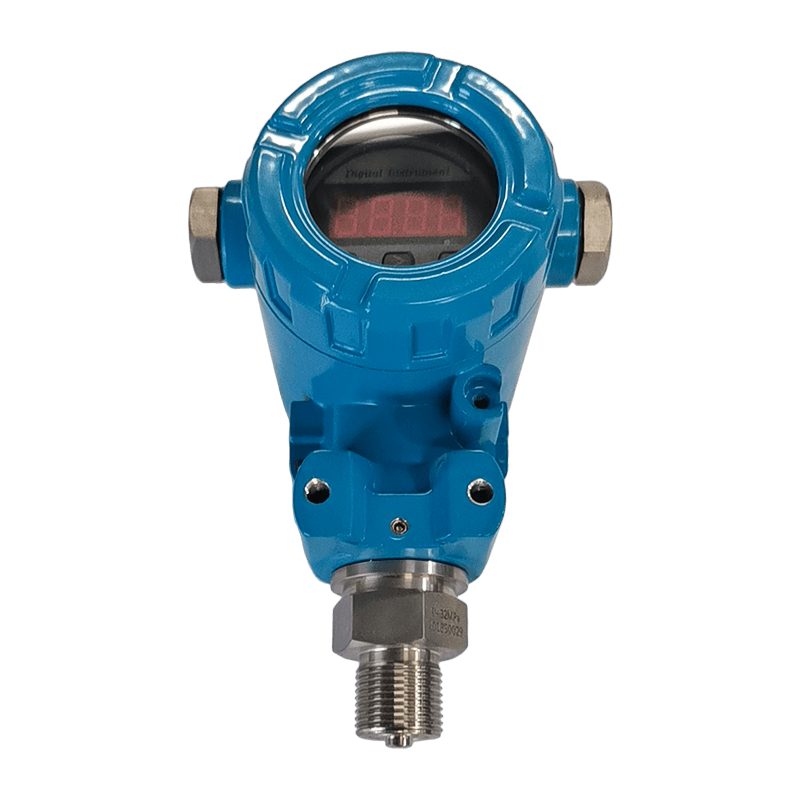

Cyfrowy przetwornik ciśnienia AI-TD w wykonaniu przeciwwybuchowym wykorzystuje silikonowy czujnik ciśnienia z membraną ze stali nierdzewnej jako element pomiarowy sygnału i wykorzystuje dedykowany obwód IC do kompensacji punktu zerowego i wydajności temperaturowej w szerokim zakresie temperatur. Ten przetwornik ciśnienia jest wyposażony w cyfrowy wyświetlacz LCD i posiada certyfikat przeciwwybuchowy.
Ten produkt służy do pomiaru ciśnienia w procesach przemysłowych, takich jak ropa naftowa, chemia, metalurgia, energetyka i hydrologia.

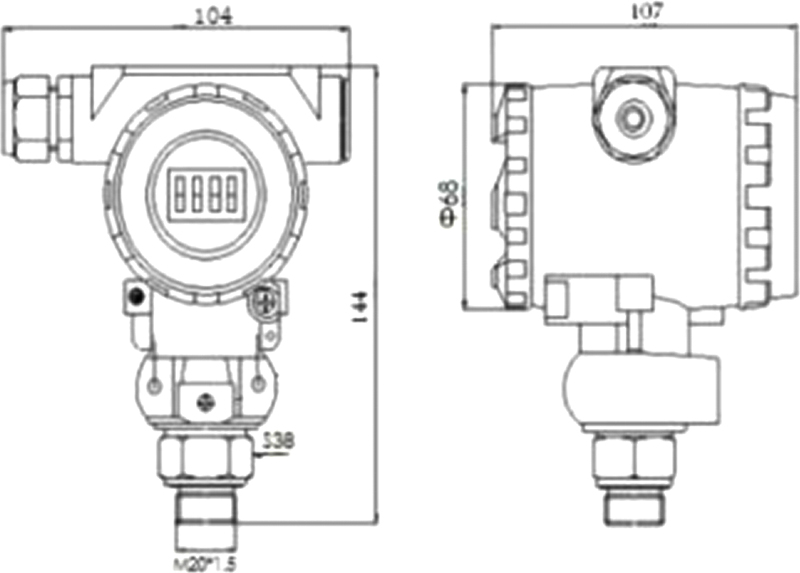

Struktura zewnętrzna: (jednostka: mm)
Ten obraz ma charakter wyłącznie poglądowy; rzeczywisty produkt będzie rozstrzygający. Interfejsy ciśnieniowe można dostosować.
Parametry techniczne:
| Parametry ciśnienia |
| Zasięg | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Przeciążenie | 2-krotność pełnej skali lub 110 MPa (w zależności od tego, które jest niższe) |
| Rodzaj ciśnienia | Ciśnienie względne, ciśnienie absolutne, uszczelnione ciśnienie względne |
| Parametry elektryczne |
| Zasilanie | 12 ~ 32 V prądu stałego |
| Sygnał wyjściowy | 4mA~20mA DC (system dwuprzewodowy) |
| Rezystor obciążenia | ≤ (U-12) /0,02 Ω |
| Parametry konstrukcyjne |
| Obudowa | Obudowa z odlewu aluminiowego, przeciwwybuchowa |
| Czujnik | Stal nierdzewna 316L |
| Pierścień uszczelniający | Fluorokauczuk |
| Poziom ochrony | IP65 |
| Warunki środowiskowe |
| Przydatność mediów | Różne płyny, które nie powodują korozji stali nierdzewnej 316L i fluorogumy |
| Temperatura kompensacji | - 10 ℃ ~ 80 ℃ |
| średnia temperatura | -30 ℃ ~ 80 ℃ (typ wyświetlacza LCD: -20 ℃ ~ 80 ℃) |
| Temperatura przechowywania | -40℃~125℃ (typ wyświetlacza LCD: -20℃~80℃) |
| Wskaźniki wydajności |
| Dokładność | ≤±0,1% FS (minimum) | ≤±0,25% FS (typowo) | ≤±0,5% FS (maksimum) |
| Współczynnik temperaturowy punktu zerowego | ±0,03% FS/℃ (≤100kPa) | ±0,02% FS/℃ (>100 kPa) |
| Pełnowymiarowy współczynnik temperaturowy | ±0,03% FS/℃ (≤100kPa) | ±0,02% FS/℃ (>100 kPa) |
| Długoterminowa stabilność | ±0,2%FS/rok (maksymalnie) |
