Funkcje
● Zaprojektowany w całości ze stali nierdzewnej 316L, o stopniu ochrony IP68.
● Sonda posiada takie funkcje, jak zapobieganie sedymentacji, zapobieganie zranieniom ostrymi przedmiotami i zapobieganie rozwojowi organizmów morskich.
● Wyjście cyfrowe RS485.
● Precyzyjna korekcja i kompensacja w całym zakresie temperatur, z maksymalną dokładnością projektową wynoszącą 0,1% pełnej skali.
● Spełnia wymagania środowiskowe EMC.
Obszary zastosowań
● Żegluga, ochrona wód i hydrologia, pomiar poziomu wody w zbiornikach.
● Monitoring morski, monitoring poziomu rzek i wód gruntowych.
● Monitoring wodociągów miejskich i ścieków miejskich.
● Monitorowanie głębokości cieczy w branżach takich jak petrochemia i energetyka.
Przegląd produktu

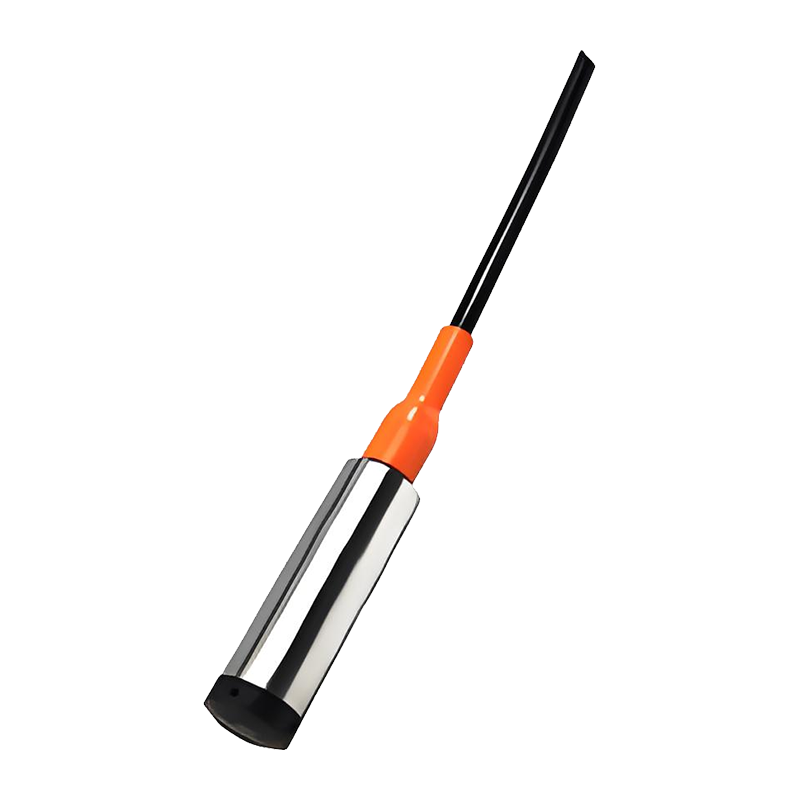

Inteligentny zanurzalny przetwornik poziomu AI-LF to nowa generacja inteligentnego produktu, którego elementem pomiarowym jest wysokowydajny krzemowy czujnik ciśnienia. Charakteryzuje się precyzyjną korekcją i kompensacją charakterystyki ciśnienia i temperatury czujnika oraz przesyła sygnały poziomu poprzez cyfrowy interfejs RS485 Modbus RTU.
Ten przetwornik poziomu został zaprojektowany i opracowany zgodnie z krajowymi normami i specyfikacjami, takimi jak produkty morskie, normy przeciwwybuchowe, GJB150, GB/T2423 i JJG860. Jest również produkowany i kontrolowany zgodnie z wymaganiami systemu zarządzania jakością ISO9001: 2015 i standardami firmy. Produkt ten przeszedł długoterminową weryfikację, wykazując stabilne i niezawodne działanie danych. Nadaje się do trudnych warunków z silnymi zakłóceniami i jest odporny na silne zakłócenia sygnału elektromagnetycznego.

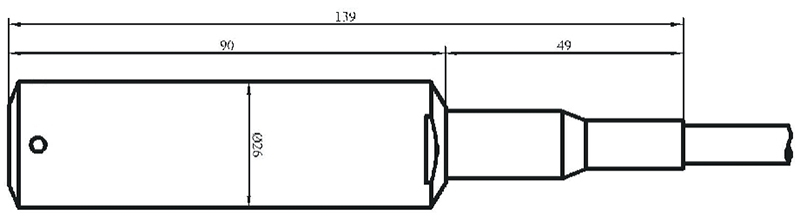

Struktura zewnętrzna: (jednostka: mm)
Parametry techniczne:
| Parametry ciśnienia |
| Zasięg | 0 mH2O ~ 1 mH2O…200 mH2O |
| Przeciążenie | 2-krotne ciśnienie pełnej skali, 5-krotne nadciśnienie dla 5 mH2O i poniżej. |
| Parametry elektryczne |
| Zasilanie | 10 V ~ 28 V prądu stałego |
| Sygnał wyjściowy | Wyjście protokołu RS485 Modbus |
| Nośność | Poprzez magistralę RS485 można podłączyć do 99 nadajników. |
| Rezystancja izolacji | 100MΩ, 50V DC |
| Parametry konstrukcyjne |
| Obudowa | Stal nierdzewna |
| Czujnik | Stal nierdzewna 316L |
| Pierścień uszczelniający | Fluorokauczuk |
| Kabel | Specjalny kabel polietylenowy ∅ 7,5 mm |
| Poziom ochrony | IP68 |
| Warunki środowiskowe |
| Przydatność mediów | Różne płyny, które nie powodują korozji stali nierdzewnej 316L i fluorogumy |
| Temperatura kompensacji | -10 ℃ ~ 80 ℃ |
| Temperatura robocza | -20 ℃ ~ 85 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 125 ℃ |
| Wskaźniki wydajności |
| Dokładność | ±0,1% FS (minimum) | ±0,5% FS (maksymalna) |
| Współczynnik temperaturowy punktu zerowego | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Pełnowymiarowy współczynnik temperaturowy | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Długoterminowa stabilność | ±0,3%FS/rok (maksymalnie) |
